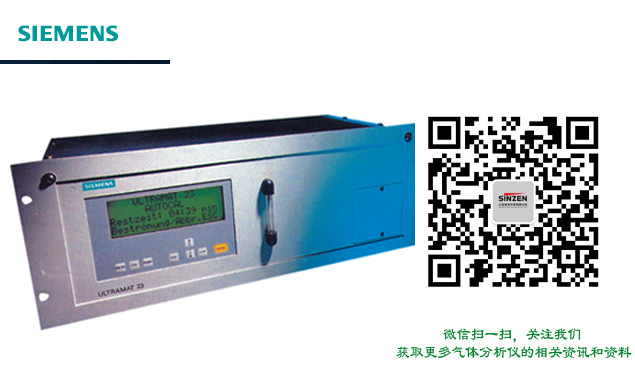

西(xi)門子(zi)U23氣體分(fen)析儀使用前的問題(ti)注意(yi)事項，你需要知道

? U23標定周期

    推薦是半(ban)年(nian)到一年(nian)。

? U23測量原理

    CO-紅外氣體測量（IR）

    光譜(pu)方法是對非分散性IR輻射的吸收為基(ji)礎，測量(liang)相(xiang)關波段紅外線的衰減幅度(du)即可測量(liang)相(xiang)應氣(qi)體的濃度(du)；

    O2-氧含量測量

    氧氣(qi)(qi)(qi)傳感器是根據一個(ge)燃料池的工作原(yuan)理來工作的，氧氣(qi)(qi)(qi)在陰極與電解(jie)液的分界面被轉換成電流(liu)(liu)，并且(qie)所產(chan)生的電流(liu)(liu)與氧氣(qi)(qi)(qi)濃度(du)成正比。

? U23儀表內部的抽氣泵

    測(ce)量一種紅外組分和氧氣含(han)量，內部是有樣(yang)氣泵的；

    測量(liang)兩種紅(hong)外組分和氧氣含量(liang)內部沒有采樣泵。

? U23分析儀自標定（CAL）

    當分析儀(yi)開始時(shi)(shi)，它便(bian)會(hui)使用所連接的介質來(lai)進行標(biao)定(ding)(ding)，這個自標(biao)定(ding)(ding)會(hui)標(biao)定(ding)(ding)IR通道(dao)的零點和靈(ling)(ling)敏(min)度(du)，如果有一個O2傳感器，則(ze)它的靈(ling)(ling)敏(min)度(du)也會(hui)同時(shi)(shi)被標(biao)定(ding)(ding)；

    如果分析(xi)儀(yi)(yi)表中沒(mei)有O2傳感(gan)器(qi)，則(ze)可用(yong)(yong)氮氣來(lai)(lai)進行(xing)(xing)自標(biao)定(ding)，如果分析(xi)儀(yi)(yi)中裝(zhuang)有O2傳感(gan)器(qi)，則(ze)只(zhi)能用(yong)(yong)空氣來(lai)(lai)進行(xing)(xing)自標(biao)定(ding)，根據分析(xi)儀(yi)(yi)的(de)配置來(lai)(lai)對所(suo)提供(gong)(gong)的(de)介質進行(xing)(xing)選擇，并且這(zhe)些(xie)所(suo)提供(gong)(gong)的(de)介質是不能用(yong)(yong)軟件來(lai)(lai)進行(xing)(xing)參(can)數(shu)化的(de)

    在(zai)操作過程中(zhong)可通過面板上(shang)的CAL鍵來手動觸發一個自標定的過程

    自標定持續時間取決于各種因素，大約需要3分鐘

    處于預熱模式下(xia)的分析儀(yi)(yi)表(斷(duan)電后重新啟動半小時(shi))，自標(biao)定會被執行(xing)兩次，它們開始的時(shi)間大(da)約在分析儀(yi)(yi)啟動后的第5分鐘(zhong)和(he)第30分鐘(zhong)（不可避免(mian)的）

? U23分析儀標定流量

    氣(qi)體流量(liang)應保持(chi)在(zai)1.2~2.0L/min

? U23分析儀狀態

    M:維護請求

    F:有故障

    L:超過極限

    !:有故障產生，已被記錄在日志中(zhong)并且不再存在

    R:遙控功(gong)能

    C:功(gong)能控(kong)制（分析儀被(bei)解碼(ma)，或者(zhe)(zhe)通過RS485串行(xing)接(jie)(jie)口(kou)來連接(jie)(jie)，或者(zhe)(zhe)自標定(ding)，或者(zhe)(zhe)大約在預熱模式下進行(xing)到(dao)30分鐘）

    P:泵在運(yun)行

    U:未(wei)編碼(ma)

? U23面板輸入鍵含意

    MEAS：測(ce)量(liang) 終止輸入操作；退出輸入模式（從任何菜單級）；從輸入模式切(qie)換(huan)到測(ce)量(liang)模式并重新(xin)給分析儀(yi)編(bian)碼(ma)

    CAL：自(zi)標定 自(zi)動標定：用環境空(kong)氣與氮氣進行標定（處于預(yu)熱(re)模(mo)式時不可用）

    PUMP：泵(beng) 啟動和停(ting)止內部樣氣(qi)泵(beng)（如果分析儀處于輸(shu)入模(mo)式時(shi)被停(ting)止，可(ke)(ke)以(yi)通過MEAS可(ke)(ke)將泵(beng)重新開啟）

    ESC：退(tui)出(chu) 在輸(shu)(shu)入模式中退(tui)回到上一(yi)級菜(cai)單或取消當(dang)前輸(shu)(shu)入或取消標(biao)定(ding)

    ↑： 向上箭頭增加所(suo)選的數值(zhi)，選擇(ze)先前的菜(cai)單項

    ↓： 向(xiang)下箭頭(tou)減少所選的(de)數值，選擇之后的(de)菜單項

    →： 向(xiang)(xiang)右(you)箭(jian)頭將輸(shu)入光(guang)標向(xiang)(xiang)右(you)移(yi)一位

    ENTER： 輸(shu)入 在(zai)測量(liang)模式中, 切換到(dao)輸(shu)入模式

    在輸入(ru)模式中，導(dao)入(ru)已輸入(ru)的參數或者(zhe)調用一個菜單項

? U23分析儀的三種模式

    預熱模式，測(ce)量模式，輸入模式

    預(yu)熱模(mo)式：接(jie)通電源后儀表自(zi)(zi)動測(ce)試各顯示元件(jian)，在預熱模式過程中(zhong)會進(jin)行一(yi)個自(zi)(zi)標(biao)(biao)定(ding)(ding)，自(zi)(zi)標(biao)(biao)定(ding)(ding)氣體流(liu)量在底行中(zhong)顯示，標(biao)(biao)定(ding)(ding)剩余時(shi)間在它上面(mian)顯示，該(gai)標(biao)(biao)定(ding)(ding)不可(ke)中(zhong)斷，大(da)約30分鐘進(jin)行另外(wai)一(yi)次自(zi)(zi)標(biao)(biao)定(ding)(ding)，也是預熱模式結束；

    測量模式：分析(xi)儀預熱(re)結束(shu)后(hou)進入測量(liang)模式

    輸入(ru)模式：在(zai)測量模(mo)(mo)式中(zhong)按"ENTER"進入輸入模(mo)(mo)式，可查看儀表各(ge)個(ge)參數或者(zhe)標定和參數化分析儀

? U23一級菜單

    ◢ 分析(xi)儀狀態：可以調用子菜單，提供分析(xi)儀的狀態和(he)信息

    ◢ 標定(ding)：使用(yong)標定(ding)氣體來標定(ding)分析儀的零點和靈敏度

    ◢ 參(can)數：可以使分析(xi)儀的(de)功能滿足(zu)與應用，改(gai)變輸入極限、量程和時間常數

    ◢ 配置：定(ding)義分析儀接口(kou)的分配

? U23分析儀重新編碼

    為了在輸入過程完成時讓分(fen)析儀重新受(shou)到密碼(ma)保護，在測量模(mo)式中按下MEAS

? 對于ZD101系統如何進行儀表的手動標定

    一、一氧(yang)化碳零點與(yu)氧(yang)氣量程的校對

    拔下系統(tong)抽氣泵入口氣管，讓系統(tong)分(fen)析空氣，一般待系統(tong)穩定分(fen)析2~3min左右，，按(an)儀(yi)(yi)表(biao)面板(ban)上"CAL"，此時儀(yi)(yi)表(biao)會自動進行自標定過程，顯(xian)示屏顯(xian)示倒(dao)計時，完成后(hou)儀(yi)(yi)表(biao)會顯(xian)示

    CO 0.00

    O2 20.85~21

    這樣該過程(cheng)了(le)自(zi)動完(wan)成了(le)氧氣的(de)(de)量程(cheng)與一氧化碳的(de)(de)零點校對

    此時分(fen)析系統應該處(chu)于(yu)"內控"、"分(fen)析"狀態，且(qie)預(yu)處(chu)理上(shang)的三通(tong)切換閥指向"分(fen)析"；

    二、一氧化碳量程校對

    將系統選(xuan)擇在"內(nei)控"、"校(xiao)(xiao)對(dui)"狀態，預(yu)處理上(shang)的三通切換閥(fa)選(xuan)擇在"校(xiao)(xiao)對(dui)"

    打開(kai)一(yi)氧化(hua)碳的標(biao)(biao)氣瓶（注意先開(kai)總(zong)閥，后(hou)開(kai)減壓閥），讓儀表測(ce)量標(biao)(biao)氣，此時進入儀表菜(cai)單：

    ENTER------Calibration(校對)-----Calibr. IR channels(校對IR通道)------Start with range2(開始校對量程2)-----ENTER（確認）即可

    三、氧氣零點校對

    打(da)開氧氣的標氣瓶，讓儀(yi)表測量標氣，此時進入(ru)儀(yi)表菜單

    ENTER-----Calibration(校(xiao)對)-----Calibr.O2 sensor(校(xiao)對氧傳感(gan)器)-----Staart O2 zero oral(校(xiao)對氧氣零點)-----ENTER（確認）

? 針(zhen)對U23經常出(chu)現儀表(biao)顯示零的問題

    用戶可在ENTER-----Analyzerstatus(分析儀(yi)狀態)-----Diagnoatiovalue(診斷(duan)值(zhi))-----O2 diagnoatiovalues（氧(yang)氣診斷(duan)值(zhi)）

    此時(shi)如果氧(yang)氣顯(xian)示(shi)負值，需要對氧(yang)氣的零點進(jin)行重新標定(ding)即(ji)可
