固定(ding)污(wu)(wu)染源(yuan)煙氣(qi)(qi)排放監(jian)(jian)測防爆(bao)分析站房(fang)（小屋）-一下簡(jian)稱(cheng)防爆(bao)站房(fang)，是用(yong)于：固定(ding)污(wu)(wu)染源(yuan)排放的(de)顆粒物和(he)（或(huo)）氣(qi)(qi)態污(wu)(wu)染物的(de)排放濃度(du)和(he)排放量(liang)進行連續(xu)(xu)、實(shi)時的(de)自(zi)動監(jian)(jian)測，煙氣(qi)(qi)排放連續(xu)(xu)監(jian)(jian)測CEMS、固定(ding)污(wu)(wu)染源(yuan)VOCs在線監(jian)(jian)測等。

防爆站房(fang)（小屋）技術要(yao)求

 1.室外的CEMS防(fang)爆監(jian)測站房與采(cai)樣點之(zhi)間距(ju)離應(ying)盡可(ke)能近，原則上不超過 70m。

2.防爆監測站(zhan)房(fang)的(de)基(ji)礎(chu)荷載(zai)強度應(ying)(ying)≥2000kg/m2。若站(zhan)房(fang)內僅(jin)放(fang)置單臺(tai)機柜(ju)，面(mian)積(ji)應(ying)(ying)≥2.5×2.5m2。若同(tong)一站(zhan)房(fang)放(fang)置多套分析(xi)儀表的(de)，每增加(jia)一臺(tai)機柜(ju)，站(zhan)房(fang)面(mian)積(ji)應(ying)(ying)至少增加(jia) 3m2，便(bian)于開(kai)展運維(wei)操作。站(zhan)房(fang)空間高(gao)度應(ying)(ying)≥2.8m，站(zhan)房(fang)建在標高(gao)≥0m 處。

3.防爆(bao)監測(ce)站房內(nei)應(ying)安裝(zhuang)空調和采暖設備，室內(nei)溫度應(ying)保持在（15～30）℃，相(xiang)對濕度應(ying)≤60%，空調應(ying)具有來(lai)電自動重啟(qi)功能，站房內(nei)應(ying)安裝(zhuang)排風扇(shan)或(huo)其他通(tong)風設施。

4.防爆監測站房內防爆配電箱功(gong)(gong)率能夠滿足儀(yi)表實(shi)際(ji)要求，功(gong)(gong)率不(bu)少于 8 kW，至少預留三孔插(cha)座 5個(ge)、穩壓電源(yuan) 1 個(ge)、UPS 電源(yuan)一個(ge)。

5.防爆(bao)監(jian)測站房內應配備(bei)不同濃(nong)(nong)度(du)(du)(du)(du)的(de)(de)(de)(de)有(you)證標(biao)(biao)準(zhun)氣(qi)(qi)體，且在有(you)效期內。標(biao)(biao)準(zhun)氣(qi)(qi)體應當包含零(ling)(ling)氣(qi)(qi)（即(ji)含二氧化硫、氮氧化物濃(nong)(nong)度(du)(du)(du)(du)均≤0.1μmol/mol 的(de)(de)(de)(de)標(biao)(biao)準(zhun)氣(qi)(qi)體，一般為高純氮氣(qi)(qi)，純度(du)(du)(du)(du)≥99.999%；當測量煙氣(qi)(qi)中(zhong)(zhong)二氧化碳時，零(ling)(ling)氣(qi)(qi)中(zhong)(zhong)二氧化碳≤400μmol/mol，含有(you)其他氣(qi)(qi)體的(de)(de)(de)(de)濃(nong)(nong)度(du)(du)(du)(du)不得干擾儀器(qi)的(de)(de)(de)(de)讀數）和CEMS 測量的(de)(de)(de)(de)各種氣(qi)(qi)體（SO 、NO 、O ）的(de)(de)(de)(de)量程標(biao)(biao)氣(qi)(qi)，以滿足日常零(ling)(ling)點、量程校(xiao)準(zhun)、校(xiao)驗的(de)(de)(de)(de)需要。低濃(nong)(nong)度(du)(du)(du)(du)標(biao)(biao)準(zhun)氣(qi)(qi)體可(ke)由(you)高濃(nong)(nong)度(du)(du)(du)(du)標(biao)(biao)準(zhun)氣(qi)(qi)體通過經(jing)校(xiao)準(zhun)合格的(de)(de)(de)(de)等比例稀釋設備(bei)獲(huo)得（精密(mi)度(du)(du)(du)(du)≤1%），也可(ke)單獨配備(bei)。

6.在線監測分析(xi)站房應(ying)有(you)必要(yao)的防(fang)水、防(fang)潮(chao)、隔熱、保溫措施(shi)，在特定場合還應(ying)具備防(fang)爆功(gong)能(neng)。

7.監測站房應具有能夠滿足 CEMS 數據傳輸(shu)要(yao)求的通訊條(tiao)件(jian)。





防爆(bao)在線(xian)監測分析站房(fang)（小(xiao)屋）安裝

1.防(fang)爆(bao)站房需(xu)安裝于固(gu)定污染源排放防(fang)爆(bao)控制設備(bei)的下游和比對(dui)監測斷面上游；

2.不受環境光線和電磁輻射的影響；

3.煙(yan)道(dao)振動幅(fu)度盡可能小(xiao)；

4.安裝位(wei)置應(ying)盡量避開煙氣中(zhong)水滴和水霧(wu)的(de)干擾，如不能避開，應(ying)選用能夠適(shi)用的(de)檢(jian)測探(tan)頭(tou)及儀器；

5.安裝位置不漏風；

6.安裝CEMS防爆(bao)(bao)分析小屋（站房）的工作(zuo)區域(yu)應(ying)設(she)置(zhi)一個防水(shui)防爆(bao)(bao)配電(dian)(dian)箱(xiang)，內設(she)漏電(dian)(dian)保(bao)(bao)護器、不少于(yu) 2個 10A 插座，保(bao)(bao)證(zheng)防爆(bao)(bao)監(jian)測設(she)備所需電(dian)(dian)力；

7.防(fang)爆分析小(xiao)屋(wu)布(bu)置采樣平臺與采樣孔；

①采樣(yang)或監測(ce)平臺長度(du)應≥2m，寬度(du)應≥2m 或不小于采樣(yang)槍長度(du)外延 1m，周圍設(she)置 1.2m 以上的安全(quan)防護欄，有(you)牢固并符合要求的安全(quan)措施(shi)，便于日常維(wei)護（清潔光(guang)學鏡頭、檢(jian)(jian)查(cha)和調整光(guang)路(lu)準直、檢(jian)(jian)測(ce)儀(yi)器(qi)性能和更換部件等）和比對監測(ce)。

②采(cai)(cai)樣或監測平(ping)(ping)臺(tai)(tai)應易(yi)于人(ren)員(yuan)和監測儀器到達，當采(cai)(cai)樣平(ping)(ping)臺(tai)(tai)設置(zhi)(zhi)在離(li)地面(mian)高度≥2m的(de)(de)(de)位置(zhi)(zhi)時(shi)，應有(you)通往(wang)平(ping)(ping)臺(tai)(tai)的(de)(de)(de)斜梯(ti)(ti)(ti)（或 Z 字(zi)梯(ti)(ti)(ti)、旋梯(ti)(ti)(ti)），寬(kuan)度應≥0.9m；當采(cai)(cai)樣平(ping)(ping)臺(tai)(tai)設置(zhi)(zhi)在離(li)地面(mian)高度≥20m 的(de)(de)(de)位置(zhi)(zhi)時(shi)，應有(you)通往(wang)平(ping)(ping)臺(tai)(tai)的(de)(de)(de)升降梯(ti)(ti)(ti)。

③當CEMS在線(xian)分析小屋（站房）安裝在矩形(xing)煙道(dao)時，若煙道(dao)截(jie)面的高度(du)＞4m，則不宜(yi)在煙道(dao)頂層開設(she)參(can)比方法采(cai)(cai)樣(yang)(yang)孔；若煙道(dao)截(jie)面的寬度(du)＞4m，則應在煙道(dao)兩側開設(she)參(can)比方法采(cai)(cai)樣(yang)(yang)孔，并設(she)置多(duo)層采(cai)(cai)樣(yang)(yang)平臺。

⑤在(zai)CEMS防爆分析站房監測斷面下游(you)應預留參(can)比(bi)方法采樣(yang)孔(kong)(kong)(kong)，采樣(yang)孔(kong)(kong)(kong)位置和(he)數(shu)目按照(zhao) GB/T16157 的(de)(de)要(yao)求(qiu)確定。現有污染源參(can)比(bi)方法采樣(yang)孔(kong)(kong)(kong)內(nei)徑應≥80mm，新建或改(gai)建污染源參(can)比(bi)方法采樣(yang)孔(kong)(kong)(kong)內(nei)徑應≥90mm。在(zai)互不影(ying)響測量的(de)(de)前提下，參(can)比(bi)方法采樣(yang)孔(kong)(kong)(kong)應盡可能靠近(jin)CEMS 監測斷面。當煙道為(wei)正壓煙道或有毒氣時，應采用帶閘板閥的(de)(de)密封采樣(yang)孔(kong)(kong)(kong)。

防爆站房采樣

1.防爆站房應(ying)優(you)先選(xuan)擇在垂直(zhi)管(guan)段和煙(yan)道負壓區(qu)域(yu)，確保所采集樣品的代表性。

2.分析站(zhan)房測(ce)定位(wei)置應避開(kai)煙(yan)(yan)(yan)道(dao)彎(wan)頭和(he)斷面急劇變化的(de)部(bu)位(wei)。對于圓形煙(yan)(yan)(yan)道(dao)，顆粒(li)物(wu) CEMS和(he)流速 CMS，應設置在(zai)距(ju)(ju)彎(wan)頭、閥門、變徑(jing)管(guan)(guan)下游(you)方(fang)向≥4 倍煙(yan)(yan)(yan)道(dao)直徑(jing)，以及(ji)距(ju)(ju)上(shang)(shang)述部(bu)件上(shang)(shang)游(you)方(fang)向≥2 倍煙(yan)(yan)(yan)道(dao)直徑(jing)處；氣態污染(ran)物(wu) CEMS，應設置在(zai)距(ju)(ju)彎(wan)頭、閥門、變徑(jing)管(guan)(guan)下游(you)方(fang)向≥2 倍煙(yan)(yan)(yan)道(dao)直徑(jing)，以及(ji)距(ju)(ju)上(shang)(shang)述部(bu)件上(shang)(shang)游(you)方(fang)向≥0.5 倍煙(yan)(yan)(yan)道(dao)直徑(jing)處。對于矩(ju)形煙(yan)(yan)(yan)道(dao)，應以當(dang)量(liang)直徑(jing)計，其當(dang)量(liang)直徑(jing)按式(shi)（1）計算。

3.對于新建排放源，防爆站房采樣平臺應與排氣裝置同步設計、同步建設，確保采樣斷面滿足采樣位置標準的要求；對于現有排放源，當無法找到滿足采樣位置標準時，應盡可能選擇在氣流穩定的斷面安裝CEMS采樣或分析探頭，并采取相應措施保證監測斷面煙氣分布相對均勻，斷面無紊流。對煙氣分布均勻程度的判定采用相對均方根σ 法，當σ ≤0.15 時視為煙氣分布均勻，按照下圖方式計算：

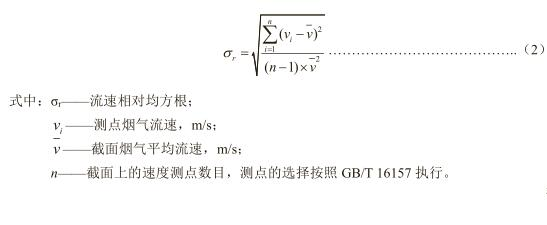

防爆(bao)站(zhan)房煙氣采樣(yang)計(ji)算方式

4.為了便(bian)于(yu)顆粒物和(he)流(liu)速(su)參比(bi)方法的(de)校(xiao)驗和(he)比(bi)對監測，CEMS防爆(bao)站房不宜安裝在煙道內煙氣流(liu)速(su)＜5m/s 的(de)位置。

5.若一個固定污(wu)染源(yuan)排氣(qi)(qi)(qi)先通過(guo)多(duo)個煙道(dao)(dao)或(huo)(huo)管道(dao)(dao)后進(jin)入(ru)該固定污(wu)染源(yuan)的總排氣(qi)(qi)(qi)管時，應盡可能將CEMS防爆站(zhan)房安裝(zhuang)(zhuang)在(zai)總排氣(qi)(qi)(qi)管上，但要便于用參比方法校驗(yan)CEMS；不得只在(zai)其(qi)中的一個煙道(dao)(dao)或(huo)(huo)管道(dao)(dao)上安裝(zhuang)(zhuang)CEMS，并將測定值作為該源(yuan)的排放結(jie)果；但允許在(zai)每個煙道(dao)(dao)或(huo)(huo)管道(dao)(dao)上安裝(zhuang)(zhuang) CEMS。

6.固定污染源(yuan)煙氣凈化設備設置有旁(pang)路煙道時，應在旁(pang)路煙道內安(an)裝CEMS或煙溫、流(liu)量(liang) CMS。將其數據(ju)實時的傳送指防(fang)爆站房用做分(fen)析(xi)檢測(ce)與預警。





防爆站房安裝要求

1.CEMS防爆站房安裝應符(fu)合GB50093、GB50168的(de)規定。

2.施(shi)工(gong)單位應熟悉CEMS防爆分析站房(fang)的原理(li)、結(jie)構、性能，編(bian)制施(shi)工(gong)方案、施(shi)工(gong)技(ji)術流程(cheng)圖、設備技(ji)術文(wen)件(jian)(jian)、設計圖樣(yang)、監(jian)測(ce)設備及配件(jian)(jian)貨物清單交接明細表(biao)、施(shi)工(gong)安(an)全細則等有關文(wen)件(jian)(jian)。

3.分析小屋設(she)備技(ji)術(shu)文(wen)件(jian)(jian)(jian)應包括資料清單、產(chan)品合格證、機械結構、電氣(qi)、儀表安裝(zhuang)的技(ji)術(shu)說明書、裝(zhuang)箱清單、配(pei)套(tao)件(jian)(jian)(jian)、外購件(jian)(jian)(jian)檢驗合格證和使用(yong)說明書等(deng)。

4.在線分析防(fang)爆站房(fang)設(she)計圖樣應符(fu)合(he)技術制(zhi)圖、機械制(zhi)圖、電(dian)氣制(zhi)圖、建筑結構制(zhi)圖等標準(zhun)的(de)規定(ding)。

 5.防(fang)爆站房安(an)裝(zhuang)前的(de)清理、檢(jian)查及保養應符合以(yi)下要求。

①按交貨清單和安裝(zhuang)圖樣明細表清點檢查(cha)設備及零(ling)部件，缺損件應(ying)及時聯系生(sheng)產廠家更換或補發。

②運轉部(bu)件如：取(qu)樣泵、壓縮機(ji)、監測(ce)儀(yi)器等，滑(hua)動(dong)部(bu)位均需清洗、注(zhu)油潤滑(hua)防護(hu)。

③因運輸(shu)造成變形的儀(yi)器、設備的結構件應(ying)校(xiao)正，并重新(xin)涂刷防銹漆及表面油漆，保養完畢后應(ying)恢復(fu)原標記。

6.現場防(fang)爆小屋(wu)連(lian)接材料（墊片、螺(luo)母、螺(luo)栓、短(duan)管(guan)、法蘭等）為焊件組對成焊時(shi)，壁（板(ban)）的錯(cuo)邊量應符合以下(xia)要求：

①管子或管件對口、內壁齊平，最大(da)錯邊量≥1 mm；

②防爆站(zhan)房采樣孔的(de)法(fa)蘭與連(lian)接法(fa)蘭幾(ji)何(he)尺寸(cun)極(ji)限偏差(cha)(cha)不(bu)超過±5 mm，法(fa)蘭端(duan)面(mian)的(de)垂直度極(ji)限偏差(cha)(cha)≤0.2%；

③ 采用(yong)透射(she)(she)(she)法原理(li)顆粒物監測儀器發(fa)射(she)(she)(she)單(dan)元和顆粒物監測儀反(fan)射(she)(she)(she)單(dan)元，測量光束從發(fa)射(she)(she)(she)孔的(de)中(zhong)心出射(she)(she)(she)到(dao)對面中(zhong)心線相疊合的(de)極限偏差≤0.2%。

7.防爆站房從(cong)探頭到(dao)分(fen)析儀(yi)的(de)整條(tiao)采樣管線的(de)鋪(pu)設(she)應(ying)采用橋架(jia)或(huo)穿管等方式，保(bao)證整條(tiao)管線具有良好的(de)支撐。管線傾斜度(du)≥5º，防止(zhi)管線內積(ji)水，在每隔 4～5 m 處(chu)裝線卡箍。當使用伴(ban)熱管線時應(ying)具備穩定、均勻(yun)加熱和(he)保(bao)溫的(de)功能；其設(she)置加熱溫度(du)≥120℃，且應(ying)高于煙氣露(lu)點(dian)溫度(du) 10℃以上，其實際溫度(du)值應(ying)能夠在防爆正壓(ya)柜(ju)系統中顯(xian)示查詢(xun)。

8.防(fang)爆站(zhan)房(fang)電(dian)(dian)纜(lan)橋架安裝(zhuang)應(ying)滿(man)足(zu)最(zui)大直徑電(dian)(dian)纜(lan)的最(zui)小彎曲半徑要(yao)求。電(dian)(dian)纜(lan)橋架的連(lian)接應(ying)采用連(lian)接片。防(fang)爆配(pei)電(dian)(dian)箱、控制箱套管(guan)應(ying)采用鋼管(guan)和 PVC 管(guan)材(cai)質配(pei)線管(guan)，其(qi)彎曲半徑應(ying)滿(man)足(zu)最(zui)小彎曲半徑要(yao)求。

9.防爆站房(fang)應(ying)將動(dong)力與信(xin)號電(dian)(dian)纜(lan)(lan)分(fen)(fen)開敷設(she)，保證電(dian)(dian)纜(lan)(lan)通(tong)路及電(dian)(dian)纜(lan)(lan)保護管的密封(feng)，自(zi)控(kong)電(dian)(dian)纜(lan)(lan)應(ying)符合輸入和(he)輸出分(fen)(fen)開、數字信(xin)號和(he)模(mo)擬信(xin)號分(fen)(fen)開的配(pei)線和(he)敷設(she)的要求。

10.安裝精度(du)和(he)連接(jie)部件(jian)坐標(biao)尺(chi)寸應(ying)符合技術文件(jian)和(he)圖(tu)樣規定(ding)；防(fang)爆監(jian)測站房儀(yi)器(qi)應(ying)排列整(zheng)齊(qi)，監(jian)測儀(yi)器(qi)頂平直度(du)和(he)平面(mian)度(du)應(ying)不大于(yu) 5mm，監(jian)測儀(yi)器(qi)牢(lao)固(gu)固(gu)定(ding)，可靠接(jie)地。二(er)次接(jie)線(xian)正確、牢(lao)固(gu)可靠，配導(dao)線(xian)的端部應(ying)標(biao)明回路編號。配線(xian)工(gong)藝整(zheng)齊(qi)，綁扎(zha)牢(lao)固(gu)，絕緣性好。

11.正壓防爆房各連接管路、法蘭、閥(fa)門封口(kou)墊(dian)圈應(ying)牢固完整，均不得有漏(lou)氣、漏(lou)水現(xian)象(xiang)。保持所有管路暢通(tong)，保證氣路閥(fa)門、排水系統安(an)裝后應(ying)暢通(tong)和啟閉靈活。自動監測系統空(kong)載運(yun)行24h后，管路不得出現(xian)脫(tuo)落、滲漏(lou)、振動強烈(lie)現(xian)象(xiang)。

12.防爆站房(fang)反吹氣應(ying)為(wei)干燥清潔氣體，反吹系統應(ying)進行耐壓(ya)強度試(shi)驗，試(shi)驗壓(ya)力為(wei)常用工作壓(ya)力的 1.5 倍。

13.防(fang)爆正壓(ya)電(dian)氣(qi)控制和電(dian)氣(qi)負載設備的外殼防(fang)護(hu)應符(fu)合 GB 4208 的技術要(yao)求，戶(hu)(hu)內達到防(fang)護(hu)等級(ji) IP24 級(ji)，戶(hu)(hu)外達到防(fang)護(hu)等級(ji) IP54 級(ji)。

14.防雷、絕緣要求

 ①防(fang)爆站(zhan)房內系統儀器設備的工作(zuo)電源應有(you)良好的接(jie)地(di)措施(shi)，接(jie)地(di)電纜應采用(yong)大于 4 mm2 的獨芯護套電纜，接(jie)地(di)電阻(zu)小于 4Ω，且不(bu)能和避雷(lei)接(jie)地(di)線共用(yong)。

②防(fang)爆(bao)(bao)(bao)平臺、防(fang)爆(bao)(bao)(bao)監(jian)測站房、防(fang)爆(bao)(bao)(bao)配電設備(bei)、正(zheng)壓(ya)防(fang)爆(bao)(bao)(bao)柜、防(fang)爆(bao)(bao)(bao)儀表箱(xiang)和(he)設備(bei)金屬外(wai)殼、管纜屏蔽(bi)層和(he)套(tao)管的防(fang)雷接(jie)地(di)(di)，可利用廠內區(qu)域保護接(jie)地(di)(di)網，采用多點接(jie)地(di)(di)方(fang)式；廠區(qu)內不(bu)能提供接(jie)地(di)(di)線或提供的接(jie)地(di)(di)線達不(bu)到(dao)要求的，應在防(fang)爆(bao)(bao)(bao)站房附近重做接(jie)地(di)(di)裝置。

③防爆監測站(zhan)房的(de)防雷系統應符合 GB 50057 的(de)規(gui)定。電源線和信號線設防雷裝置。

 ④防爆站房(fang)電源線、信號線與避雷(lei)線的平行凈距離(li)≥1 m，交叉凈距離(li)≥0.3 m。

⑤由煙囪或主煙道上(shang)數據(ju)柜引出的(de)數據(ju)信(xin)號線(xian)要經(jing)過避雷器(qi)引入(ru)防爆站房，應將(jiang)避雷器(qi)接地(di)端同站房保護地(di)線(xian)可靠連接。

⑥防爆站房信(xin)號線為(wei)屏(ping)蔽(bi)電纜線，屏(ping)蔽(bi)層(ceng)應有良好絕緣，不可(ke)與機(ji)架、柜體(ti)發生(sheng)摩擦(ca)、打火，屏(ping)蔽(bi)層(ceng)兩(liang)端及(ji)中間均需做接地連接。
