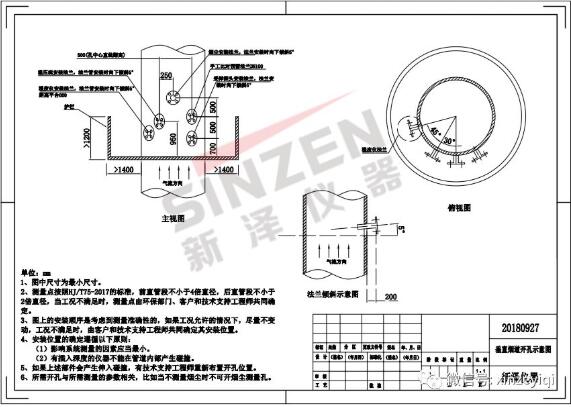

CEMS煙氣在線監測設備的垂直煙囪開孔示意圖
單位：mm

1、圖中尺寸(cun)為最小尺寸(cun)。

2、測量(liang)(liang)點按照(zhao)HJ/75-2017的標準，前直(zhi)管段不小(xiao)于4倍直(zhi)徑(jing)，后直(zhi)管段不小(xiao)于2倍直(zhi)徑(jing)，當狀況不滿足時，測量(liang)(liang)點由(you)于安保部(bu)門、客戶(hu)和技術支持工(gong)程師(shi)共同確定。

3、圖(tu)上的安(an)裝(zhuang)順(shun)序是考慮到測量(liang)準確性(xing)的，如果(guo)工況允許的情(qing)況下(xia)，盡量(liang)不變動，工況不滿足時，由客戶和技術支持(chi)工程師共同(tong)確定其安(an)裝(zhuang)位置。

4、安(an)裝位置(zhi)的確定遵循以下原則：

 （1）影響系統(tong)測量的因素應(ying)當最小。

 （2）有插(cha)入深度的儀器不能在(zai)管道內部產生碰(peng)撞。

5、如(ru)果上述部件會產生深入碰撞(zhuang)，有技術支持工程師重新布置開孔位(wei)置。

6、所(suo)需(xu)開孔(kong)(kong)與所(suo)需(xu)測量(liang)的(de)參數相關，比如當不(bu)測量(liang)煙塵時，不(bu)可開孔(kong)(kong)煙塵測量(liang)孔(kong)(kong)。
