國標《固定源廢氣監測技術規范》（HJ/T397-2007）和《固定污染源排氣中顆粒物測定與氣態污染采樣方法》（GB/T16157-1996）中對廢氣監測采(cai)樣(yang)位置、采(cai)樣(yang)平(ping)臺(tai)和(he)采(cai)樣(yang)孔做(zuo)出了設置規定。

山東(dong)的各企業，還需參(can)考(kao)山東(dong)省地方標準《固定(ding)污染(ran)源廢氣監測(ce)點(dian)位設置技(ji)術規范》的規定(ding)，進(jin)行如下設置。

一、采樣位置

國標、環(huan)境要求

  1.采樣位置應避開對測試人員操(cao)作(zuo)有(you)危險的場所。

2.采樣(yang)位(wei)置應優先(xian)選擇在垂直管段,應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑,和距上述部件上游方向不小于3倍直徑處。對矩形煙道,其當量直徑D=2AB/(A+B),式中A、B為邊長。采樣斷面的氣流速度最好在5m/s以上。

3.測試現場空間位置有限,很難滿足上述要求時,可選擇比較適宜的管段采樣,但采樣斷面與彎頭等的距離至少是煙道直徑的1.5倍,并應適當增加測點的數量和采樣頻次。

4.對(dui)于(yu)氣態(tai)污染物,由于(yu)混合比較均勻,其采樣(yang)位(wei)置可不受上述規定限(xian)制(zhi),但應避開(kai)渦流區。

如果同時測定排氣流量,采樣位(wei)置仍按2選取。

山東省補(bu)充要求

新建污染源監測斷面的設置應滿足【上述國標2】的要求。現有污染源監測斷面的設置無法滿足【上述國標(biao)2】的要求時，應(ying)選擇監測(ce)(ce)斷(duan)(duan)(duan)面(mian)前直管段長度(du)大于監測(ce)(ce)斷(duan)(duan)(duan)面(mian)后直管段長度(du)的斷(duan)(duan)(duan)面(mian)，并采取相應(ying)措(cuo)施(shi)，確保監測(ce)(ce)斷(duan)(duan)(duan)面(mian)廢氣分(fen)布相對均勻。廢氣分(fen)布均勻程度(du)判定按(an)照HJ 75中7.1.2.3的規定執行。



二、采樣平臺



國標、環(huan)境要求

采樣平臺應有足夠的工作面積使(shi)工作人員安全、方(fang)便地操作。平臺面積應不小于1.5m²,并設有1.1m高的護欄和不低于10cm的腳部擋板,采樣平臺的承重應不小(xiao)于(yu)200kg/m,采樣孔距平臺面約為1.2m～1.3m。

山東(dong)省補充要求(qiu)

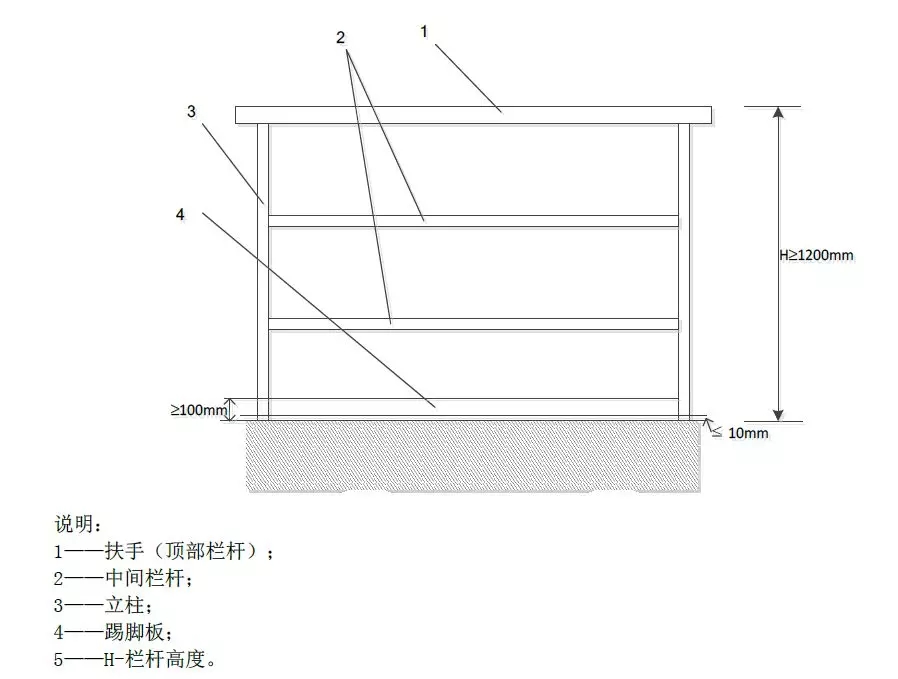

1、距離墜落高度基準面 0.5 m 以上的監測平臺及通道的所有敞開邊緣應設置防護欄桿，防護欄桿的高度應(ying)≥1.2 m。

3、 監測平臺的防護欄桿應設置踢腳板，踢腳板應采用不小于100 mm×2 mm 的鋼板制造，其頂部在平臺面之上高度應≥100 mm，底部距平臺面應≤10 mm。

4、 防護欄桿的設計載、 監(jian)測平臺及通道制造安裝應符合 GB 4053.3 要求。

5、監測平臺結構要求：

1）監測平臺應設置在監測孔的正下方 1.2 m～1.3 m 處，應永久、安全、便于監測及采樣。

2）監測(ce)平臺周圍空間應保證測(ce)試人員正常方便操(cao)作監測(ce)設備或采樣裝置。

3）監測平臺可操作面積應≥2 m²,單邊長度應≥1.2 m，且不(bu)小于監測斷面直徑(jing)（或當(dang)量直徑(jing)）的 1/3。若監測斷面有多個監測孔且水平排列，則監測平臺區域應涵蓋所有監測孔；若監測斷面有多個監測孔且豎直排列，則應設置多層監測平臺。通往監測(ce)平臺的通道寬度應≥0.9 m。

4）監測平臺地板應采用厚度≥4 mm的花紋鋼板或鋼板網鋪裝（孔徑小于10 mm×20 mm），監測平臺及通道的載荷應≥3 kN/m²。

5、其他要求

1）監測平臺應設置220 V低壓配電箱，內設漏電保護器、至少配備2個16 A插座和2個10 A插座，保證監測設備所需電力。配備夜間照明設施。

2） 監測平臺附近有造成人體機械傷害、灼燙、腐蝕、觸電等危險源的，應在監測平臺相應位置設置防護裝置。監測平臺上方有墜落物體隱患時，應在監測平(ping)臺上方3 m高處設置防護裝置。防護裝置的設計與制造應符合GB/T 8196要求。

3） 排放劇毒、致癌物及對(dui)人(ren)體(ti)有嚴重危害物質的監測點位(wei)應配備相應安全防護裝備。



三、采樣孔設置

國標(biao)、環境要求

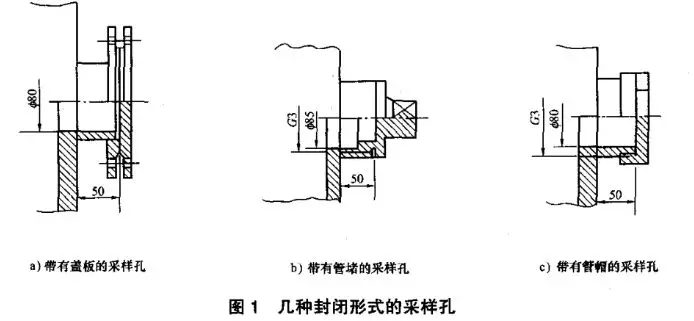

1.在選定的(de)測定位置上(shang)開設采(cai)(cai)樣(yang)(yang)孔(kong)(kong),采(cai)(cai)樣(yang)(yang)孔(kong)(kong)的(de)內(nei)徑應(ying)不小于(yu)80mm,采(cai)(cai)樣(yang)(yang)孔(kong)(kong)管長應(ying)不大于(yu)50 mm。不使用時應(ying)用蓋板(ban)、管堵或管帽封(feng)閉(圖1)。當采(cai)(cai)樣(yang)(yang)孔(kong)(kong)僅用于(yu)采(cai)(cai)集氣態污(wu)染物時,其內(nei)徑應(ying)不小于(yu)40mm。

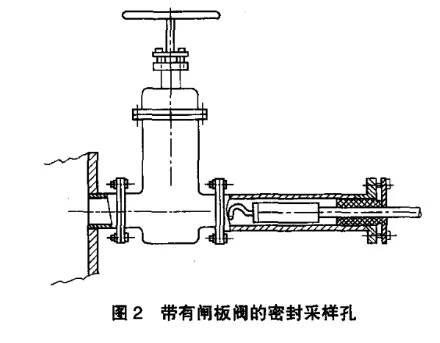

2.對正壓下輸送(song)高(gao)溫或有毒氣體的煙道(dao),應采用帶(dai)有閘板閥的密(mi)封采樣孔(kong)(圖2)。

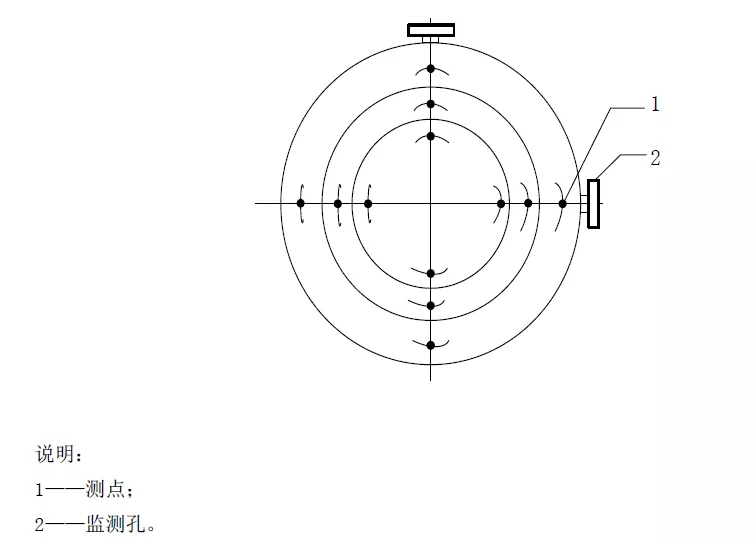

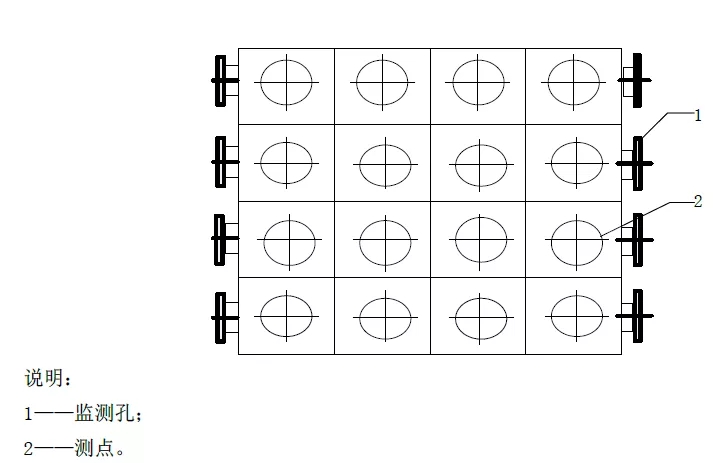

3.對圓形煙道,采(cai)樣孔應(ying)(ying)設(she)在(zai)(zai)包括(kuo)各測(ce)點在(zai)(zai)內的互相垂直(zhi)的直(zhi)徑線上(見下圖(tu))。對矩形或方形煙道,采(cai)樣孔應(ying)(ying)設(she)在(zai)(zai)包括(kuo)各測(ce)點在(zai)(zai)內的延長線上(見下圖(tu))。

山東省補充要求

1、在選定的(de)(de)監(jian)測(ce)斷面上開設監(jian)測(ce)孔，監(jian)測(ce)孔的(de)(de)內徑應(ying)(ying)≥90 mm。監(jian)測(ce)孔在不使用時(shi)(shi)應(ying)(ying)用蓋板或管(guan)帽封(feng)閉，使用時(shi)(shi)應(ying)(ying)易(yi)打開。

2、煙道(dao)(dao)直(zhi)徑(jing)≤1 m 的(de)(de)(de)(de)圓形(xing)煙道(dao)(dao)，設置(zhi)(zhi)一個(ge)監(jian)測(ce)孔；煙道(dao)(dao)直(zhi)徑(jing)大(da)于1 m 不大(da)于4 m 的(de)(de)(de)(de)圓形(xing)煙道(dao)(dao)，設置(zhi)(zhi)相互垂直(zhi)的(de)(de)(de)(de)兩個(ge)監(jian)測(ce)孔；煙道(dao)(dao)直(zhi)徑(jing)＞4 m 的(de)(de)(de)(de)圓形(xing)煙道(dao)(dao)，設置(zhi)(zhi)相互垂直(zhi)的(de)(de)(de)(de)4 個(ge)監(jian)測(ce)孔。

四、監測梯及標識牌設置

山東(dong)省補充(chong)要(yao)求

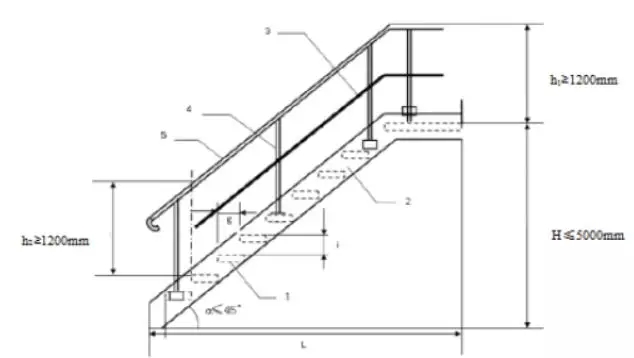

2、 監測平臺與墜落高度基準面之間距離超過2 m時，不應使用直梯通往監測平臺，應安裝固(gu)定式鋼斜梯(ti)、轉梯(ti)或升(sheng)降梯(ti)到達監測平臺。梯子無障礙寬度≥0.9 m，梯子傾角不超過45度。每段斜梯或轉梯的最大垂直高度不超過5 m，否則應設置緩沖平臺，緩沖平臺的技術要求同監測平臺。

3、 監測(ce)平(ping)臺距地面高(gao)度(du)≥20 m，且按照相關管理規定需要安裝自動監控設(she)備(bei)的外排口監測點位，應設置通往監測平臺的固定式升降梯。

4、監測點標識牌：

1）監(jian)(jian)測(ce)(ce)點位(wei)應設置監(jian)(jian)測(ce)(ce)點位(wei)標(biao)(biao)志(zhi)(zhi)牌，標(biao)(biao)志(zhi)(zhi)牌分為提示性(xing)標(biao)(biao)志(zhi)(zhi)牌和警告性(xing)標(biao)(biao)志(zhi)(zhi)牌兩種(zhong)。標(biao)(biao)志(zhi)(zhi)牌應涵蓋(gai)監(jian)(jian)測(ce)(ce)點位(wei)基(ji)本信(xin)息(xi)。提示性(xing)標(biao)(biao)志(zhi)(zhi)牌用于(yu)向人們(men)提供某種(zhong)環境(jing)信(xin)息(xi)，警告性(xing)標(biao)(biao)志(zhi)(zhi)牌還用于(yu)提醒人們(men)注意污染物排放可能會造(zao)成(cheng)危害(hai)。

2） 監測(ce)點位標志牌的技術規格及信息(xi)內(nei)容遵照附(fu)錄A規定(ding)，其中點位編(bian)號遵照附(fu)錄B的規定(ding)。

3） 一般性污染物監測(ce)(ce)點設置提示性標志牌(pai)。排(pai)放劇毒、致癌物及對人體有嚴重危害物質的監測(ce)(ce)點設置警告性標志牌(pai)。

4） 標志牌(pai)設置(zhi)在距污染物監(jian)測(ce)斷面(mian)較(jiao)近且(qie)醒(xing)目處(chu)，并能長久保留。

5） 排污單位可根(gen)據監測點位情況，設置立式或平面固定式標志(zhi)牌。

6）標(biao)志牌右下(xia)角應(ying)設置(zhi)與標(biao)志牌圖案總體協調、符合(he)山(shan)東省排污口信(xin)息(xi)(xi)化(hua)、網絡(luo)化(hua)管理技術(shu)要求的二(er)(er)維碼(ma)(ma)，二(er)(er)維碼(ma)(ma)編碼(ma)(ma)的技術(shu)要求應(ying)符合(he)GB/T 18284的規定。監測點(dian)位信(xin)息(xi)(xi)變(bian)化(hua)時，應(ying)及時更換二(er)(er)維碼(ma)(ma)。

7） 監測點位二維碼信息應包括排污單位名稱、地址、企業法人、聯系電話、監測排口性質和數量、點位編碼、監測點位的地理定位信息、排放的主要污染物種類、設施投運時間等有關資料。

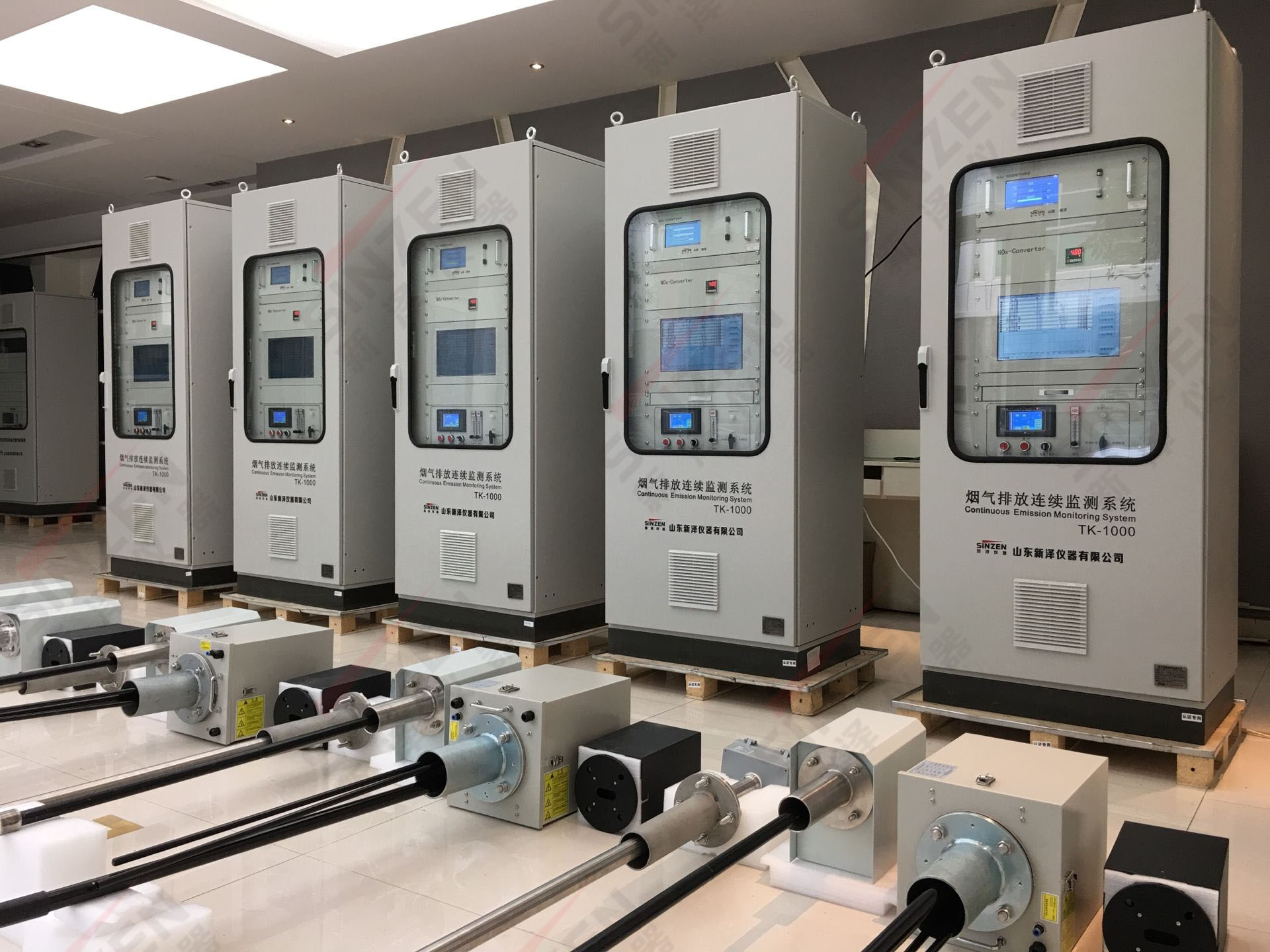

山東新澤儀器有限公司研發的煙氣在線監測系統，采用二級冷凝快速除水、降溫，減少氣、水接觸時間，降低 SO2 損耗，配置樣氣濕度報警裝置，保護分析器不被水分污染。采樣探頭運用多級粉塵過濾技術與定時反吹相結合，有效解決探頭易堵塞的難題，適應高塵、高濕、高溫、高腐蝕性等惡劣環境；lm
