山東新澤(ze)儀器(qi)有限公司2017-11-27發布 2017-11-27實施 Q/XZ 001 2017 煙氣分析儀企業標準

目    錄

前    言. II

1 范(fan)圍. 3

2 規范(fan)性引用文(wen)件. 3

3 術語(yu)和定義. 3

4 產(chan)品構造(zao). 4

4.1 型號. 4

4.2 構造. 4

5 技術要(yao)求(qiu). 5

5.1 外(wai)觀(guan)要(yao)求. 5

5.2 環境條件要求. 5

5.3 性能要求(qiu). 5

5.4 功能. 6

6 試驗方法. 6

6.1 試驗條件. 6

6.2 標準氣體. 6

6.3 試驗校正. 6

6.4 性能試驗. 6

6.5 外觀(guan)和結構. 8

6.6 功(gong)能. 8

7 檢驗規(gui)則. 8

7.1 檢驗分類(lei). 8

7.2 出廠檢驗. 9

7.3 型式檢驗. 9

8 標(biao)志、包裝、運輸、貯存、操作說明(ming)書. 10

8.1 標志. 10

8.2 包裝. 10

8.3 運(yun)輸(shu)要求. 11

8.4 貯存. 11

8.5 操作(zuo)說(shuo)明(ming)書. 11

前    言

由本(ben)公司(si)目前開發生(sheng)產的SUV-100煙氣(qi)分(fen)析(xi)(xi)儀，主要用(yong)于測量煙氣(qi)中(zhong)的二氧(yang)化硫、氮(dan)氧(yang)化物及氧(yang)氣(qi)的濃度。為(wei)了(le)保證產品質量，根據(ju)《中(zhong)華人(ren)民共和國標(biao)準化法》的規(gui)定，主要依據(ju)檢定規(gui)程(cheng)“JJG968-2002 煙氣(qi)分(fen)析(xi)(xi)儀檢定規(gui)程(cheng)”制定本(ben)企業標(biao)準，作為(wei)企業組(zu)織生(sheng)產和貿易交換(huan)的共同依據(ju)。本(ben)標(biao)準的編寫格式和內容符合(he)GB/T1.1-2009要求。

    本標準由山東(dong)新澤儀器有限公(gong)司(si)提(ti)出(chu)。

    本標準由山東新澤儀器(qi)有限公司起草。

本標準主(zhu)要起草人：仝西(xi)戰、仝西(xi)甲。

本標準于(yu)2017年11月首次(ci)發布(bu)。

SUV-100型煙氣分析(xi)儀

1 范圍(wei)

本(ben)標準規定(ding)了SUV-100煙氣分析儀的術語和(he)定(ding)義(yi)、產品構造、技術要(yao)求、試驗方(fang)法(fa)、檢驗規則、標志、包裝、運輸、貯(zhu)存和(he)操(cao)作說明(ming)書。

本標(biao)準適(shi)用于(yu)SUV-100煙氣(qi)分析儀(yi)的生產、安裝和(he)驗(yan)收。

2 規(gui)范(fan)性引用文(wen)件

下列文件(jian)中的條款通過本(ben)(ben)標準的引用(yong)而成為本(ben)(ben)標準的條款。凡(fan)是注日期(qi)的引用(yong)文件(jian)，其(qi)隨(sui)后所(suo)有的修改(gai)單(dan)(不(bu)(bu)包括(kuo)勘誤的內容(rong))或(huo)修訂版(ban)不(bu)(bu)適用(yong)于本(ben)(ben)標準，然而，鼓(gu)勵根(gen)據本(ben)(ben)標準達成協議的各方研究是否可使用(yong)這些(xie)文件(jian)的最新(xin)(xin)版(ban)本(ben)(ben)。凡(fan)是不(bu)(bu)注日期(qi)的引用(yong)文件(jian)，其(qi)最新(xin)(xin)版(ban)本(ben)(ben)適用(yong)于本(ben)(ben)標準。

JJG  968-2002    《煙氣分析儀檢定規(gui)程》

JJF 1362-2012    《煙氣(qi)分析儀型式評價大綱》

GB/T 191-2008    《包(bao)裝儲運圖示標志》

GB/T 9969-2008   《工業產品使用(yong)說明書 總則》

GB/T 14436-93    《工業產(chan)品保(bao)證文(wen)件(jian) 總則》

3 術(shu)語和定義

以下術語和定義適(shi)用于本(ben)標(biao)準

3.1 零氣

含(han)二氧(yang)(yang)(yang)化(hua)硫、氮(dan)氧(yang)(yang)(yang)化(hua)物(wu)均(jun)不(bu)超(chao)過0.1μmol/mol，含(han)有(you)的(de)其它(ta)氣(qi)體的(de)濃度不(bu)得干擾儀器的(de)讀(du)數或產生二氧(yang)(yang)(yang)化(hua)硫、氮(dan)氧(yang)(yang)(yang)化(hua)物(wu)的(de)讀(du)數的(de)氣(qi)源。

3.2 標(biao)準氣體

相對擴展不確定度不超過2%（）在有效期內的國家標準(zhun)氣體。

3.3 滿量程值

儀(yi)器(qi)設定的最大測量值。

3.4 響應時(shi)間

顯示值(zhi)達(da)到穩定值(zhi)的90%時所需要的時間。

4 產品構造

4.1 型號(hao)

產品型號表(biao)示(shi)如下：

××× - ×××;×

儀表(biao)型號：由3-4位(wei)數字或字母組成。

儀器代號：SUV表示新澤(ze)儀器。

示(shi)例：SUV-100表示(shi)由山(shan)東新澤儀器有限公司生產的分(fen)析(xi)儀器，其類(lei)型為煙氣分(fen)析(xi)儀，測量成分(fen)為SO2+NO+O2。

4.2 構(gou)造(zao)

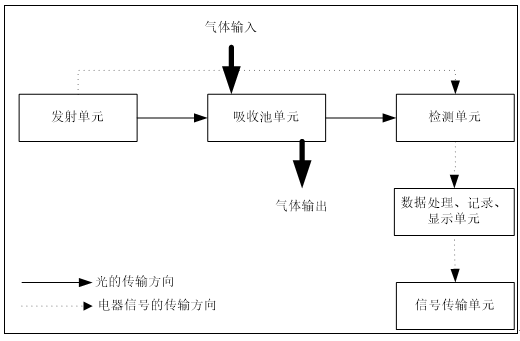

4.2.1 如(ru)圖1所示(shi)，煙氣(qi)分析儀的構成(cheng)包括：發射單(dan)元(yuan)(yuan)，吸收池單(dan)元(yuan)(yuan)，檢測(ce)單(dan)元(yuan)(yuan)以(yi)及數據處理(li)、顯示(shi)記錄、信號傳輸等單(dan)元(yuan)(yuan)。

圖1  煙氣分析儀構成(cheng)

4.2.2 各主要單元構成如(ru)下表1：

表1 各主要單元構成

5 技術(shu)要求

5.1 外觀(guan)要求

5.1.1 儀器外觀整(zheng)齊、清潔，表(biao)面涂鍍(du)層無明顯剝落、擦傷、露底及污垢(gou)。

5.1.2 所有(you)銘(ming)牌及(ji)標志應清楚，所有(you)緊固件不得松動，各種(zhong)調節器件轉(zhuan)動靈活，功能(neng)正常。

5.1.3 儀(yi)器各部零件應連接可靠，表面無明顯缺陷。

5.1.4 儀器外殼(ke)或外罩應(ying)耐腐蝕、密封(feng)性能(neng)良(liang)好(hao)、防(fang)(fang)塵(chen)、防(fang)(fang)雨。

5.2 環境條件要求(qiu)

環境溫度：5℃～45℃。

濕度： ≤85％。

大氣壓：86～106kPa。

電壓： （220±22）VAC。

頻(pin)率： （50±0.5）Hz。

5.3 性(xing)能要(yao)求

產品(pin)的性能應符合表2規定。

表2 煙氣分(fen)析(xi)儀的性能指標(biao)

5.4 功能

5.4.1 設定(ding)、校對和(he)顯示時間

能夠手(shou)動設定、校對和顯(xian)示時間功能，試驗方法6.6.1

5.4.2 標定

能夠手動(dong)和/或(huo)自(zi)動(dong)方法(fa)進行零點校正和量(liang)程校正，試驗(yan)方法(fa)6.6.2

5.4.3 數(shu)據采集和處理(li)

儀器具有記錄、存儲、顯示、故障告警、和數(shu)據傳輸功能。儀器可使用RS232、RS485兩種通信接(jie)口。試驗方法6.6.3

6 試(shi)驗方(fang)法(fa)

6.1 試(shi)驗條件

試驗(yan)條件應滿(man)足5.2規定的環境條件。

6.2 標準氣(qi)體(ti)

6.2.1 零氣(qi)：濃(nong)度大(da)于99.99%的氮(dan)氣(qi)或者清潔空(kong)氣(qi)。

6.2.2 標(biao)準(zhun)氣體：相對擴(kuo)展不確定度不超(chao)過(guo)2%在有效期內的國家標(biao)準(zhun)氣體。

20%標氣：滿量程(cheng)20%左右(you)的標準氣體；

50%標(biao)氣：滿量程(cheng)50%左右的標(biao)準(zhun)氣體；

80%標氣：滿量程80%左右的標準氣體(ti)；

跨度氣體：高于滿量程90%的標準氣體。

6.3 試驗(yan)校正

按儀器說明(ming)書的校正方法，用6.2.1的零氣和6.2.2的跨度氣體進行儀器的零點校正和量程校正。

6.4 性能試(shi)驗(yan)

6.4.1 示值誤差

氣(qi)(qi)體分析(xi)儀零點校正后(hou)，分別通(tong)入滿量(liang)程20%、50%和80%的標氣(qi)(qi)，每種濃(nong)度(du)(du)的標準氣(qi)(qi)體通(tong)入3次，讀取各(ge)穩定示值。按公式(1)分別計算出不同濃(nong)度(du)(du)測量(liang)值的示值誤差。

                       (1)

式中：——一種濃度示值誤差；

——3次(ci)示(shi)值的算術平均(jun)值；

——標準氣體的濃度。

取示值(zhi)(zhi)(zhi)誤差(cha)中(zhong)的(de)最大值(zhi)(zhi)(zhi)為分析儀的(de)示值(zhi)(zhi)(zhi)誤差(cha)檢(jian)定(ding)結果(guo)。

6.4.2 重復性

校準零(ling)(ling)點后(hou)，首先通入約為滿量程80%的標準氣(qi)體，待示(shi)值(zhi)穩定后(hou)，得到測量值(zhi)，然后(hou)通入零(ling)(ling)氣(qi)，讓儀器回(hui)零(ling)(ling)后(hou)，再通入上述標準氣(qi)體。上述步(bu)驟(zou)重(zhong)復(fu)6次，重(zhong)復(fu)性以相對(dui)標準偏(pian)差表示(shi)，各參數的均可按公式(2)分別(bie)計算(suan)。

                    (2)

式(shi)中：——相對標準偏差；

——6次測量的算術平均值；

——第次的(de)測量值；

——測量(liang)次數，。

6.4.3 響應時間

氣體分析儀校(xiao)準零點后(hou)，首(shou)先通入(ru)約為(wei)滿量程80%的(de)標準氣體，讀取儀器(qi)穩(wen)定(ding)(ding)初值(zhi)，然后(hou)通入(ru)零氣，讓儀器(qi)回零后(hou)，再通入(ru)上述，并同(tong)時(shi)用秒表記錄儀器(qi)達(da)到穩(wen)定(ding)(ding)初值(zhi)90%的(de)時(shi)間，重(zhong)復上述步驟3次，取算術平均值(zhi)為(wei)分析儀的(de)響應時(shi)間。

6.4.4 穩定性

分(fen)析儀校準(zhun)零點(dian)后(hou)，通入(ru)約為滿量(liang)程(cheng)80%的標(biao)準(zhun)氣(qi)(qi)(qi)體(ti)，分(fen)別讀取(qu)(qu)(qu)穩(wen)定(ding)測(ce)量(liang)值(zhi)(zhi)(zhi)(zhi),作為儀器初(chu)值(zhi)(zhi)(zhi)(zhi)。讓儀器連續運行(xing)1小時(shi)，每(mei)(mei)隔15min通入(ru)一次標(biao)準(zhun)氣(qi)(qi)(qi)體(ti)，同時(shi)讀取(qu)(qu)(qu)穩(wen)定(ding)測(ce)量(liang)值(zhi)(zhi)(zhi)(zhi)。。每(mei)(mei)種(zhong)標(biao)準(zhun)氣(qi)(qi)(qi)體(ti)讀取(qu)(qu)(qu)穩(wen)定(ding)測(ce)量(liang)值(zhi)(zhi)(zhi)(zhi)4次,取(qu)(qu)(qu)與初(chu)始值(zhi)(zhi)(zhi)(zhi)偏(pian)離最大(da)的值(zhi)(zhi)(zhi)(zhi)。按公式（3）計算穩(wen)定(ding)性(xing)。

                   (3)

式中：

——穩定性(xing)；

——儀器的(de)初始值；

——相(xiang)對(dui)初始值(zhi)(zhi)偏差最大的測量值(zhi)(zhi)。

6.4.5 絕緣電阻(zu)

在正(zheng)常環境(jing)條件下，關閉煙氣分析儀電路狀(zhuang)態時，采用國家規定的絕緣電阻表(biao)（500V，10級(ji)），測量電源相與機殼（接地端）之間的絕緣電阻。

6.5 外觀和結構(gou)

目視及手感(gan)檢(jian)查應符合5.1要求。

6.6 功能

功能試驗(yan)在儀器正(zheng)常運行狀態下分項進行。

6.6.1 設定、校對和顯示時間

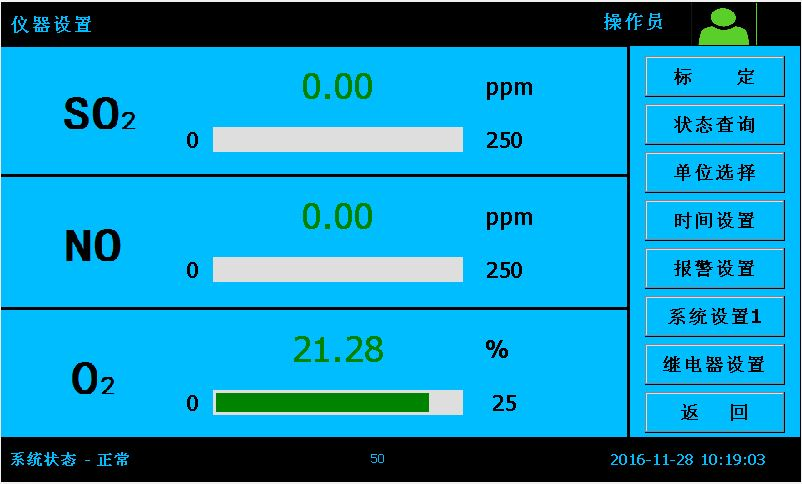

手動操作(zuo)系(xi)統(tong)，在觸摸屏上(shang)能夠設定、校對和(he)顯示(shi)時間，包括年、月(yue)、日、時和(he)分。

6.6.2 標定

手(shou)動較正(zheng)：在通入(ru)已(yi)知(zhi)濃度氣體的情況下，能(neng)夠手(shou)動操(cao)作進行零點校正(zheng)或量程(cheng)校正(zheng)。

自(zi)動(dong)校(xiao)正：設置系統(tong)自(zi)動(dong)校(xiao)正的時間(jian)后(hou)，當系統(tong)運行到該(gai)時間(jian)點時，能夠自(zi)動(dong)執行零(ling)點校(xiao)正或量程(cheng)校(xiao)正。

6.6.3 數據(ju)采(cai)集和處理

儀器正常運行(xing)狀態下(xia)，可進(jin)行(xing)歷史數據查詢、報警狀態查詢，可進(jin)行(xing)通訊設置(zhi)等(deng)。

7 檢驗(yan)規(gui)則

7.1 檢驗分(fen)類

檢(jian)驗(yan)(yan)分出廠檢(jian)驗(yan)(yan)和型式檢(jian)驗(yan)(yan)，檢(jian)驗(yan)(yan)項目(mu)及不合格類別見表(biao)3。

表3 檢(jian)驗項目及不合(he)格類(lei)別(bie)

7.2 出廠檢驗

出(chu)廠(chang)檢(jian)(jian)驗應逐臺進行，儀器經公司質檢(jian)(jian)部門檢(jian)(jian)驗合格并附(fu)合格證書后方能出(chu)廠(chang)。

判(pan)定(ding)規則

A類：致命(ming)缺(que)(que)陷，B類：嚴重缺(que)(que)陷，C類：一般缺(que)(que)陷。該(gai)產(chan)品出現一個A、B類不(bu)合(he)格(ge)，該(gai)產(chan)品判(pan)為不(bu)合(he)格(ge)；出現C類不(bu)合(he)格(ge)，允許修復或補缺(que)(que)后檢，復檢結(jie)果合(he)格(ge)后，仍判(pan)該(gai)產(chan)品合(he)格(ge)。

7.3 型(xing)式檢驗

7.3.1 下(xia)列情(qing)況之一(yi)時(shi)，應(ying)進行型(xing)式試驗：

1)   產品定型鑒定；

2)   正式(shi)生產后，結構，工藝有較大(da)改變，可(ke)能影響產品(pin)性能時；

3)   正常生產(chan)時，應每年(nian)進行一次檢驗；

4)   產品停產半(ban)年以上又(you)恢復(fu)生產時；

5)   出廠(chang)檢驗(yan)結(jie)果(guo)與上次例(li)行檢驗(yan)有(you)較大差異時；

6)   國家質量監督機構(gou)提出要求時；

7)   合同規(gui)定時。

型式檢驗的樣品(pin)(pin)應在出廠檢驗合格(ge)的產(chan)品(pin)(pin)中隨機抽取3臺，檢驗3臺。

7.3.2 判(pan)定(ding)規則

樣品中有一個A、B類不(bu)合格(ge)(ge)，本次(ci)型式檢驗判為不(bu)合格(ge)(ge)。型式檢驗不(bu)合格(ge)(ge)為該批產品不(bu)合格(ge)(ge)。

8 標(biao)志(zhi)、包裝、運輸、貯存、操作說明書

8.1 標志

8.1.1 標牌(pai)（銘牌(pai)）

煙(yan)氣分析儀(yi)的標(biao)牌應符(fu)合GB/T13306的要求，至少(shao)標(biao)明以(yi)下內容：

1)   名稱及型(xing)號

2)   測定對象

3)   測定濃度范圍(wei)

4)   使用溫度范圍

5)   工(gong)作電(dian)壓與頻率

6)   制造商名稱

7)   生產日期與生產批(pi)號

8.2 包裝

8.2.1 整機包裝

產品用紙箱包裝(zhuang)(zhuang)，包裝(zhuang)(zhuang)箱外(wai)標(biao)志應(ying)清晰、完(wan)整(zheng)，符(fu)合GB/T191的要求。

產品在包裝過程中，箱內物品應平置輕(qing)放，并(bing)有防震發(fa)泡塑(su)料和防潮(chao)塑(su)料袋。

8.2.2 包裝隨帶文件(jian)

裝箱清單；

產品合格證(zheng)明書；

使(shi)用(yong)說明書。

8.3 運(yun)輸要求(qiu)

8.3.1 產品運輸在(zai)包裝完好的(de)情況下(xia)進行(xing)，必(bi)須用帆(fan)布蓋一遍(bian)，在(zai)運輸過(guo)程中(zhong)嚴禁受潮和高溫暴曬。

8.3.2 在運輸車上(shang)的(de)堆放應(ying)整齊有序、緊湊、合理(li)、安全可靠，防止運輸過程中由于(yu)晃動引起的(de)貨物(wu)損傷。

8.3.3 長途(tu)運(yun)輸(shu)不(bu)得用敞蓬運(yun)輸(shu)工具，不(bu)能(neng)在(zai)露(lu)天倉庫(ku)存放，不(bu)能(neng)與易燃，易爆，易腐蝕(shi)物品同車裝運(yun)，防潮，防震。

8.3.4 運(yun)輸中，遠離強磁，強輻射(she)物品。

8.4 貯存

產品應貯存(cun)(cun)在通風良(liang)好(hao)，且周(zhou)圍無腐(fu)蝕氣體和(he)強電磁輻射(she)存(cun)(cun)在的倉庫中。貯存(cun)(cun)條(tiao)件為(wei)：

1)   溫度(du)：5℃～45℃

2)   相對(dui)濕度：相對(dui)濕度在85%以下(xia)

3)   產品(pin)存(cun)儲每半年應開箱(xiang)檢查一次(ci)，每次(ci)通電(dian)2h。然(ran)后恢復原包裝繼(ji)續存(cun)儲。

8.5 操作說明書

煙氣分(fen)析儀應隨機攜帶符合GB/T9969規定的操作說明(ming)書，至少應說明(ming)以下有關事項：

1) 安裝場(chang)所；

2) 配管及配線(xian)；

3) 預熱(re)時(shi)間；

4) 使用(yong)方法；

5) 測定的準備及校正；

6) 測定操作；

7) 測(ce)定停止(zhi)時的處(chu)置(zhi)；

8) 維護檢查(cha)；

9) 日常(chang)檢查(cha)與(yu)定期檢查(cha)導則(ze)；

10) 故障時的對策。
