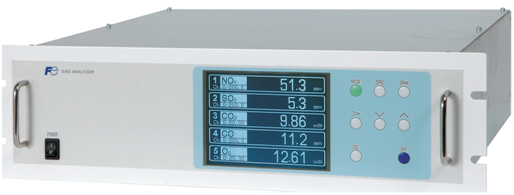

紅外氣體分析儀ZPB

一(yi)、產品簡介

    本(ben)產品為能針(zhen)對廢棄物(wu)焚燒(shao)爐(lu)(lu)或鍋爐(lu)(lu)的排氣(qi)中NO,SO2,CO,CO2,CH4,的氣(qi)體(ti)濃度，進行連續測量(liang)的單光束紅(hong)外氣(qi)體(ti)分析儀。O2用電化學式、磁力式或氧(yang)化鋯式進行測量(liang)。

    ZPB由于采用試樣(yang)開(kai)關型設計，實現NDIR測量組(zu)分(fen)時零點(dian)無漂移。

    最適合用(yong)于氣體(ti)分離(li)流程、空氣質量(liang)測量(liang)以(yi)及用(yong)于傳(chuan)統(tong)的(de)(de)廢棄物焚燒(shao)爐(lu)(lu)、鍋爐(lu)(lu)等的(de)(de)燃燒(shao)排(pai)氣的(de)(de)測量(liang)，各(ge)種工業爐(lu)(lu)氣體(ti)測量(liang)系統(tong)的(de)(de)分析(xi)部件。

    能夠同時連續測量(liang)最多5種氣體的濃度(du)，采用了(le)取(qu)樣切換方式，實現(xian)了(le)零點無漂移。

二、特點

·  高穩定性：零點漂移±0.5%FS/周。

·  安裝于19英寸機柜，重量約為11kg，小巧輕盈。

·  能夠連續測量最多5種氣體的濃度。

·  內置磁氧分析儀或電化學氧分析儀(選配)。

·  內置氣壓干擾補償、RS-485通信、自動校正、警報輸出、O2換算等多種功能（選配)。

·  測量部件結構簡單，保養容易。

三、規(gui)格(ge)

ZPB型紅外氣體分析(xi)儀主要規格:

    測(ce)量(liang)原理測(ce)量(liang)成分及測(ce)量(liang)范圍測(ce)量(liang)量(liang)程(cheng)(cheng)重(zhong)復性線性零點(dian)漂(piao)移(yi)(yi)滿量(liang)程(cheng)(cheng)漂(piao)移(yi)(yi)響應時間（90%以內）模擬輸(shu)出信(xin)號測(ce)量(liang)值顯示量(liang)程(cheng)(cheng)切換外(wai)部接(jie)點(dian)輸(shu)入(ru)（選配）接(jie)點(dian)輸(shu)出（選配）氣(qi)壓(ya)干擾補償（選配）標準功能選配功能通信(xin)功能（選配）被測(ce)氣(qi)體流量(liang)監測(ce)器氣(qi)體出入(ru)口(kou)尺(chi)寸吹掃氣(qi)體流量(liang)參比氣(qi)體周邊(bian)溫度濕度電(dian)源電(dian)壓(ya)額定(ding)功率(lv)外(wai)形尺(chi)寸重(zhong)量(liang)適用認證被測(ce)氣(qi)體條(tiao)件(jian)流量(liang)溫度壓(ya)力(li)粉(fen)塵(chen)氣(qi)霧(wu)水分腐蝕性成分

四、標準功能

·  輸出信號保持： 通過保持設定(將設定置于ON)，在手動及

自動校(xiao)正中保(bao)(bao)持輸(shu)出信號。保(bao)(bao)持的值為進入校(xiao)正之前的數值或任意設(she)定(ding)值。瞬時值的顯示值并不(bu)保(bao)(bao)持。

·  量程切換：通過設定，可選擇手動、自動、遠程量程切換。僅已設定的切換方法有效。

手動 ：通過按鍵操(cao)作進行量程切(qie)換

自動 ：第(di)1量程(cheng)90%FS以上時(shi)，從第(di)1量程(cheng)切(qie)換(huan)到第(di)2量程(cheng)，第(di)1量程(cheng)80%FS以下時(shi)，從第(di)2量程(cheng)切(qie)換(huan)到第(di)1量程(cheng)

遠程(cheng) ：接點輸入(ru)(選配件)通(tong)過遠程(cheng)量程(cheng)切換輸入(ru)信號進(jin)行量程(cheng)切換對(dui)各組分的接點輸入(ru)施加規定電壓時選擇低量程(cheng)，不施加電壓時選擇高(gao)量程(cheng)。

*此外，在所選的第1量(liang)(liang)程(cheng)和第2量(liang)(liang)程(cheng)之間的范圍內可任意變更量(liang)(liang)程(cheng)。

選(xuan)項功能

·  遠程輸出保持：通過對遠程輸出保持的輸入端子施加規定電壓，輸出信號將保持施加電壓前的值或任意設定值。輸入期間進行保持。瞬時值的顯示值不保持。

·  量程識別信號：將當前測量量程的識別由接點信號進行輸出。

·  自動校正：按預先設定的周期，進行周期性的自動校正。如果準備好外部校正用標準氣體罐及控制氣體流通開閉用的電磁閥，則可按已設定的自動校正時序，依次ON/OFF零點及各量程校正用電磁閥的驅動接點，進行校正。

自(zi)動校正(zheng)周期(qi)設(she)定(ding)：設(she)定(ding)進行自(zi)動校正(zheng)的周期(qi)。可在(zai)1～99小時(以(yi)1小時為單位)或1～40天(以(yi)1天為單位)范圍內(nei)進行設(she)定(ding)變更。

氣體流(liu)通(tong)時間(jian)設定(ding)：設定(ding)自動校正時各種校正氣體的流(liu)通(tong)時間(jian)。60～900秒(以(yi)1秒為單(dan)位)

·  自動校正的遠程啟動：通過外部輸入信號進行1次自動校正。

校正的(de)(de)(de)(de)時序(xu)依據自(zi)(zi)動校正的(de)(de)(de)(de)設定實(shi)施(上記)。通(tong)過對(dui)自(zi)(zi)動校正的(de)(de)(de)(de)遠程(cheng)啟動(輸(shu)入(ru)端子)施加1.5秒以上的(de)(de)(de)(de)規定電壓后(hou)斷(duan)開，自(zi)(zi)動校正即(ji)開始(shi)，從接點(dian)輸(shu)入(ru)斷(duan)開的(de)(de)(de)(de)時刻開始(shi)校正。

·  簡易零點校正：按預先設定的周期，進行周期性的零點校正。與自動校正可分別在不同的周期進行設定。如果準備好外部校正用零點氣體及控制氣體流通開、閉用的電磁閥，則可按已設定的簡易零點校正時序，ON/OFF零點校正用電磁閥的驅動接點，進行周期性的零點校正。

簡易零點(dian)校正周期設定(ding)：設定(ding)實施(shi)零點(dian)校正的(de)周期。1～99小(xiao)時(以1小(xiao)時為(wei)單位(wei))或1～40天(以1天為(wei)單位(wei))

氣體(ti)流通時間(jian)設定：設定零點氣體(ti)流通時間(jian)。60～900秒(以(yi)1秒為單位)

·  上下限報警： 按預先設定的報警上下限值輸出報警接點信號。各組分的瞬時值超過報警上限值或者低于報警下限值時，接點閉合。(最多5點)

·  儀表異常接點輸出 ：分析儀發生錯誤No.1、2、3、10時，接點閉合。

·  校正異常接點輸出 ：手動及自動校正異常時(發生錯誤No.4～9時)接點閉合。

·  自動校正過程中接點輸出 ：自動校正過程中接點閉合。__·O2 換算： 將NO、SO2、CO測量氣體濃度進行基準O2濃度換算。

換算公式 ：C ：換算濃(nong)(nong)度，Cs ：被(bei)測(ce)氣體(ti)的測(ce)量濃(nong)(nong)度值，Os ：O2測(ce)量濃(nong)(nong)度值，On ：換算基(ji)準O2濃(nong)(nong)度(數(shu)值可通(tong)過(guo)設定更改)

※ 運算的分(fen)數部分(fen)上限值為4。運算結果(guo)通過顯示及模擬量信號輸出

·  O2換算平均值及O2平均值的運算：可將O2換算結果或O2瞬時值作為一定時間

的(de)(de)平(ping)(ping)均(jun)值(zhi)進行(xing)輸(shu)出(chu)(chu)平(ping)(ping)均(jun)值(zhi)為每(mei)隔30秒的(de)(de)采(cai)樣動態平(ping)(ping)均(jun)值(zhi)(輸(shu)出(chu)(chu)每(mei)隔30秒更新，輸(shu)出(chu)(chu)值(zhi)為該(gai)時刻(ke)之前的(de)(de)一(yi)定時間段的(de)(de)平(ping)(ping)均(jun)值(zhi))平(ping)(ping)均(jun)時間可(ke)通過設定進行(xing)更改 1～59分鐘(zhong)(以1分鐘(zhong)為單位)或1～4小時(以1小時為單位)

·  平均值復位 ： 通過使平均值復位輸入端子短接1.5秒以上后再斷開，使上述換算平均值從初始狀態開始輸出。通過短接復位，通過斷開重新啟動。

·  通信功能： RS-485(9針D-sub連接器)半雙工位串行，起止同步式ModbusTM協議通信內容：各種設定值的讀取寫入、測量濃度值、儀表狀態的輸出

備注：經(jing)由RS-232進行(xing)連接時，請使(shi)用RS-232C ←→ RS-485轉換(huan)器(qi)。

·  氣壓校正： 常態氣壓測定及校正。（使用時確保排氣口保持開放）

   校(xiao)正(zheng)后氣壓的(de)影(ying)響(xiang)：

   零(ling)點：沒(mei)有影響

量程(cheng)：1%的氣壓變化對(dui)測(ce)量值產生0.5%以下的影響(xiang)，校正范圍(wei)700hPa～1050hPa

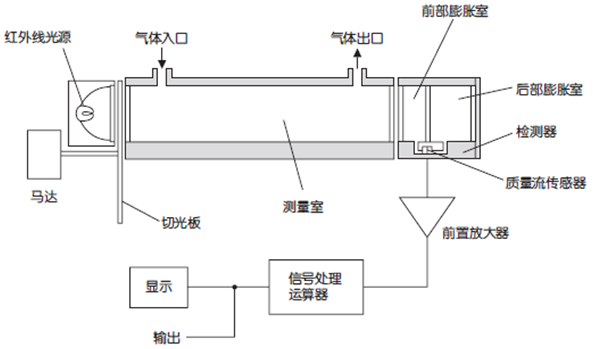

  五、紅外線式測量原理圖 (NO,SO2,CO2,CO)

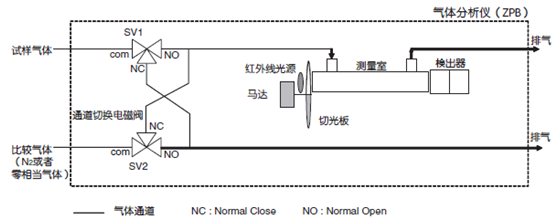

六、試樣開(kai)關(guan)方式原理(li)圖

試樣開(kai)關方式說明(ming)：

通(tong)過(guo)通(tong)道切換電磁閥(SV1，SV2)試(shi)樣氣體(ti)與比(bi)較氣體(ti)在(zai)測量室(shi)固定的時間(jian)(jian)間(jian)(jian)隔進行(xing)交替引入(ru)。

電磁(ci)閥(fa)SV1和SV2根(gen)據氣體分析(xi)儀發出的信號相互切換(huan)。

分析儀(yi)對比較氣(qi)(qi)體(ti)(ti)與試(shi)樣氣(qi)(qi)體(ti)(ti)各時(shi)段進行交替測(ce)量(liang)，比較氣(qi)(qi)體(ti)(ti)與試(shi)樣氣(qi)(qi)體(ti)(ti)變化量(liang)(＝測(ce)量(liang)對象的氣(qi)(qi)體(ti)(ti)濃(nong)(nong)度)輸(shu)出轉換成(cheng)濃(nong)(nong)度值。

通(tong)過觀(guan)察比(bi)較(jiao)氣體(ti)的變(bian)化量，去除干(gan)涉成分的影(ying)響和零(ling)點漂移(yi)。

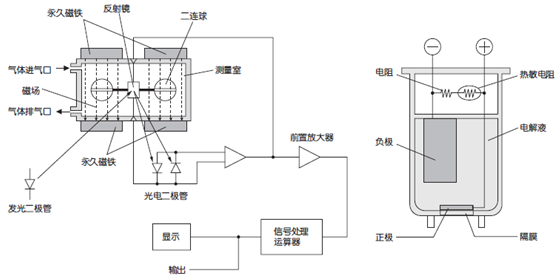

                     磁力式測量原理圖 (O2)        ;                                 電(dian)化學式測量原理圖 (O2)
