一、LDS6產(chan)品概述

整(zheng)套系統采用西門子公司(si)成(cheng)(cheng)熟的分析控制產品，目前西門子公司(si)該類(lei)裝置已在(zai)(zai)世界(jie)各國得到(dao)了(le)廣(guang)泛應用，在(zai)(zai)火電(dian)廠(chang)、冶(ye)金、石化、建材等行業有大量成(cheng)(cheng)功業績，收到(dao)了(le)良好(hao)效果。 西門子公(gong)司充分(fen)發揮國際著名公(gong)司的優勢，在氣體分(fen)析技術上保持領(ling)先水(shui)平(ping)，并在系統的可(ke)靠(kao)性及質量上給予充分(fen)保證。為了降低工程(cheng)及服務費(fei)用,為國(guo)內用戶(hu)提(ti)供迅捷有效的從技術咨詢(xun)、設(she)計、工程調試、售后服務(wu)等一整套(tao)服務(wu)手段。

二、LDS6基礎設(she)計(ji)數(shu)據

1.氣候條件

2.公用工程(cheng)條件 電源：AC 220V、50HZ 單相

三、LDS6逃逸NH₃濃度分析系統描述

1)應用場(chang)合

①適(shi)用于煙氣(qi)煙氣(qi)脫硝(xiao)裝置(zhi), SNCR或SCR工藝，最(zui)好在停(ting)爐的情(qing)況下安裝。

②適用工況條件：

最(zui)大含塵量(liang)：60g/Nm3，粉塵較大可引起光程減小

煙(yan)氣溫度： 250-450℃

取(qu)樣點煙氣壓(ya)力：±0.05MPa

③適用環境條件：

環境(jing)溫度：-20℃-+55℃

大氣壓力(li)：50-106Kpa

相(xiang)對濕度：≤90%

現場無強烈振動

2)主(zhu)要技術指標：NH3分析儀系統現(xian)場直(zhi)接安裝式(shi)，發(fa)射(she)單元與(yu)接受單元各用一個法(fa)蘭(lan)直(zhi)接安裝在被測煙(yan)道兩側，直(zhi)接對NH3濃度進行測(ce)量

①分析(xi)參數及測量范圍：量程(cheng)：NH₃：0-20ppm 響應時間<30s 分辨率： 1ppm

②零點(dian)漂移：有(you)自動(dong)校正可忽略 線性誤差：≤±1%F.S.

③靈敏(min)度：≤1%F.S

④輸出模擬信號(hao)：4-20mA數字信號傳輸接(jie)口：RS232串行口(kou)，RS485數字(zi)接(jie)口

⑤供電電源(yuan)：～220V 50Hz

⑥智(zhi)能化分(fen)析儀器自(zi)動(dong)校正壓(ya)力(li)，自(zi)動(dong)調(diao)零，量程超限報警(jing)，主維護報警(jing)。大屏幕液(ye)晶顯示，編程快速，操作(zuo)(zuo)簡單(dan)，測(ce)試(shi)和標定菜單(dan)操作(zuo)(zuo)

四(si)、LDS6分(fen)析系統性能及(ji)配置

1）系統參(can)數

型號：LDS6

分析方法：激(ji)光光譜吸收

測(ce)量(liang)(liang)方式：原位測(ce)量(liang)(liang)

激光級別：class 1, 對(dui)眼睛(jing)無害(hai)

校準方(fang)法：內置校準回路(lu)，不需要外部校準

響應時間：<1秒

線性偏差：≤1％測量值(zhi)

精(jing)度：<2％測量值(zhi)（取(qu)決(jue)于具體應用的光(guang)程）

零點(dian)漂移：因為使用自動校準，所以可以忽(hu)略

量程漂移：因為使用自動(dong)校準，所以(yi)可以(yi)忽略

激(ji)光光源壽命：正(zheng)常使用情況下可確(que)保10年

煙(yan)塵動態補償

2）LDS6中(zhong)央單(dan)元

安裝位置：中(zhong)心(xin)控制室或現場機柜

本機顯示：大屏幕LCD液晶顯示屏（帶背光）

模擬輸出：4～20mA   750Ω

模擬(ni)輸(shu)入：4～20mA

接(jie)點輸入：6點,24VDC, 1A

接(jie)點輸出：6點,24VDC, 1A

通(tong) 訊：工業以太網

安裝方式：19“機架

尺寸：177x440x380 mm

重　　量：13kg

供 電：220VAC±10%，50～60Hz 最大功耗(hao)70VA

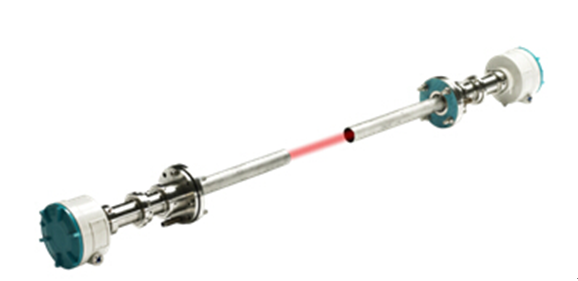

3）LDS6探頭

安裝位置：現場檢測點

安(an)裝方式：DN 65 RF

材質：不銹鋼(gang)

防護等級：IP65

安裝(zhuang)方向(xiang)：垂直或平行氣流方向(xiang)

電源(yuan)：由(you)中心單(dan)元提(ti)供, 24VDC,2W

環境溫度(du)：-30 ... +70 °C

環境濕度(du)：<95%

介質溫度：5 ... +1300 °C,

光程：一(yi)般為1-12米

粉塵濃(nong)度：60g/Nm3 (允許(xu)范圍(wei))

尺寸：直(zhi)徑163mm,長度395mm

重量：11kg

4）LDS6復合光(guang)纜(lan)，回(hui)路電纜(lan)

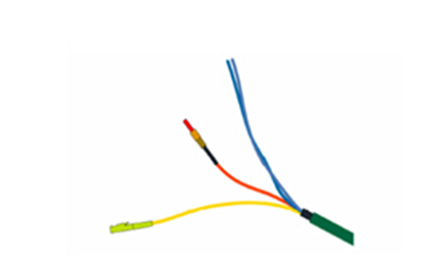

復合(he)光(guang)纜由兩根光(guang)纖、一對電纜及連接附(fu)件組成

電(dian)纜外徑：8mm

抗拉強(qiang)度：500N

最小彎曲半(ban)徑：250px

適用溫度：-40…+80°C

五、 LDS6質量保證和檢

1）、工廠(chang)檢(jian)驗(yan)：工廠(chang)檢(jian)驗(yan)是質(zhi)量(liang)控制的(de)一個重要組成部(bu)分(fen)。賣(mai)方嚴格進行(xing)廠(chang)內各(ge)生產環節(jie)的(de)檢(jian)驗(yan)和試(shi)驗(yan)。在出廠(chang)前，賣(mai)方出廠(chang)前完成系統的(de)全部(bu)檢(jian)驗(yan)，調試(shi)。檢(jian)驗(yan)的(de)范圍包括原材料和元器件(jian)的(de)進廠(chang)，部(bu)件(jian)的(de)加(jia)工、組裝、試(shi)驗(yan)至出廠(chang)試(shi)驗(yan)。確保系統是合(he)格的(de)。

2）、設備安裝完畢，經賣方技術人員初(chu)步調試以(yi)后，進(jin)(jin)入啟(qi)動(dong)運行期，進(jin)(jin)行啟(qi)動(dong)調整和數據標定；買方應確保(bao)啟(qi)動(dong)期間(jian)的合理運行工況及儀表供(gong)電。

3）、性能測(ce)試：賣(mai)方保證系統的(de)性能滿足(zu)行業標準(zhun)，驗收按國家(jia)火電廠驗收標準(zhun)進行。
