一、  我國高爐冶金(jin)行業的現狀

鋼鐵(tie)行(xing)(xing)業在我國的(de)(de)國民經濟(ji)中，占有舉足(zu)輕重的(de)(de)地位。作為全(quan)球制造業中心，中國的(de)(de)工業化發展的(de)(de)潛(qian)力(li)很大，經濟(ji)的(de)(de)持續增長，會為鋼鐵(tie)行(xing)(xing)業的(de)(de)發展提(ti)供動力(li)。而今，中國的(de)(de)鋼鐵(tie)行(xing)(xing)業正經歷(li)著兼并重組，淘(tao)汰落后產能(neng)，優化產業布局，發展(zhan)(zhan)循環經(jing)濟，實(shi)現(xian)節能(neng)減排(pai)的過(guo)程。鋼鐵行(xing)業健康穩步(bu)的發展(zhan)(zhan)，關系重大。

鋼(gang)(gang)鐵(tie)(tie)(tie)的冶煉過程(cheng)(cheng)實質上(shang)是(shi)(shi)原(yuan)材料(liao)、燃料(liao)和(he)成品(pin)的流轉過程(cheng)(cheng)，在流轉中伴(ban)隨著大量(liang)氣體產(chan)生，而(er)在線(xian)檢測分(fen)析這些過程(cheng)(cheng)氣體是(shi)(shi)冶金(jin)工業(ye)(ye)生產(chan)工藝優(you)化(hua)控制、安全(quan)和(he)環保(bao)監控必不(bu)可少的關鍵(jian)技(ji)術之一(yi)(yi)。西門(men)子公司是(shi)(shi)中國鋼(gang)(gang)鐵(tie)(tie)(tie)工業(ye)(ye)的合作伙伴(ban)，一(yi)(yi)直致力(li)于推動中國鋼(gang)(gang)鐵(tie)(tie)(tie)工業(ye)(ye)自動化(hua)水平(ping)的不(bu)斷(duan)提高。西門(men)子分(fen)析儀器(qi)能(neng)夠應用于鋼(gang)(gang)鐵(tie)(tie)(tie)行業(ye)(ye)中的煉鋼(gang)(gang)、煉鐵(tie)(tie)(tie)及燒結等各個裝置，對降(jiang)低能(neng)源(yuan)消(xiao)耗、保(bao)證生產(chan)安全(quan)等起著十分(fen)重要的作用，還對鋼(gang)(gang)鐵(tie)(tie)(tie)企業(ye)(ye)增大產(chan)能(neng)，提高產(chan)品(pin)質量(liang)有積極(ji)的效果(guo)。

二、  高爐煤氣(qi)為什么要安裝OXYMAT6氧含量分析儀

高(gao)(gao)爐(lu)(lu)(lu)冶煉(lian)是當今煉(lian)鐵工藝中最(zui)主要(yao)(yao)的(de)煉(lian)鐵方(fang)法。時事檢測出高(gao)(gao)爐(lu)(lu)(lu)煤氣中各(ge)組分(fen)的(de)含(han)量(liang)可以及時反應(ying)出爐(lu)(lu)(lu)內狀況，指導高(gao)(gao)爐(lu)(lu)(lu)的(de)操作(zuo)，從而保證了(le)高(gao)(gao)爐(lu)(lu)(lu)穩定順利(li)的(de)運行，同(tong)時為提(ti)高(gao)(gao)產(chan)品質量(liang)、產(chan)量(liang)起著十(shi)分(fen)重要(yao)(yao)的(de)作(zuo)用。

西門(men)子(zi)分析(xi)儀可以(yi)在線檢測(ce)高爐煤氣中N2、CO、CO2、H2的含量，每一個周(zhou)期自動向高爐控制中(zhong)心(xin)提供一組準確、可靠的(de)高爐煤氣中(zhong)各組份的(de)百分含(han)量。通過(guo)計算CO2/(CO+CO2)的比值(zhi)來判斷(duan)煤(mei)氣利用率，控制焦(jiao)煤(mei)比，一般(ban)在焦(jiao)炭負荷不變(bian)的情(qing)況下(xia)比價降低(di)，說明煤(mei)氣利用率降低(di)，預示著高爐轉涼；通過觀察(cha)H2的含量判斷風口(kou)中(zhong)小(xiao)套高壓(ya)水(shui)及爐身冷(leng)卻壁常(chang)壓(ya)水(shui)是否漏水(shui)，如果H2值(zhi)增(zeng)加，說明(ming)存在漏(lou)水，為防止爆(bao)炸，需盡快解(jie)決；通過對N2含量的檢測(ce)，可推測(ce)出高爐的泄漏率。一般(ban)采(cai)樣點選在重力(li)除塵器后(hou)，布袋(dai)除塵前的煤(mei)氣(qi)水平(ping)管道上。由(you)于西門子分析儀擁有(you)諸(zhu)多技術優勢，提高了(le)測(ce)量的響應時(shi)間(jian)，保證了(le)測(ce)量數(shu)據的可靠性。還有(you)，分析儀表可以幫助測(ce)量熱風爐出口的O2含量，優化高爐燃燒，提高產品(pin)質量。

另外，為了提高煉(lian)鐵的(de)(de)經濟性(xing)，降低成(cheng)本，國內許(xu)多(duo)高爐采用噴煙(yan)煤(mei)(mei)或參噴煙(yan)煤(mei)(mei)完成(cheng)煉(lian)鐵工藝。由于煙(yan)煤(mei)(mei)揮發性(xing)和可(ke)燃性(xing)比較高，在磨(mo)煤(mei)(mei)機(ji)磨(mo)煤(mei)(mei)時，進入(ru)過多(duo)的(de)(de)氧氣易(yi)引(yin)起(qi)爆(bao)炸，所以在磨(mo)煤(mei)(mei)機(ji)前的(de)(de)熱風管道上以及(ji)磨(mo)煤(mei)(mei)機(ji)之后(hou)的(de)(de)布袋除(chu)塵(chen)器之后(hou)都要(yao)(yao)檢測(ce)氧的(de)(de)含量，若氧含量過高，則(ze)要(yao)(yao)報警。在煤(mei)(mei)粉倉中，還要(yao)(yao)檢測(ce)CO的含量，當CO含量過高時(shi)，需要及(ji)時(shi)沖氮(dan)，防止事(shi)故發生。

在高爐噴(pen)煤的應(ying)用(yong)中(zhong)，西門子(zi)的OXYMAT 6磁壓氧分析儀(yi)都有(you)很好(hao)的(de)應用。相(xiang)比傳統(tong)的(de)分析儀有(you)他本身(shen)自有(you)的(de)優勢。首先，OXYMAT 6磁壓氧分析儀采用測(ce)量順磁壓力變化的方(fang)法來測(ce)量氣體(ti)中的氧濃度，直接檢(jian)測(ce)分析出(chu)工(gong)藝管道(dao)內(nei)的氧含量濃度。其次，OXYMAT 6磁壓氧(yang)分析儀維護起來非常簡便，降低了維護費用。最后(hou)，OXYMAT 6磁(ci)壓氧分(fen)析儀的響(xiang)應時間最低(di)可達1.5秒，為安全保護系(xi)統及時(shi)提(ti)供數據，可以勝任關鍵(jian)點(dian)的(de)測(ce)量(liang)。例如：在一些測(ce)量(liang)點(dian)上(shang)，比(bi)如磨煤機出口(kou)，煤粉(fen)倉(cang)等，由于含塵量(liang)非常大，這(zhe)個時(shi)候只能采用抽取(qu)式OXYMAT 6磁壓氧(yang)分(fen)析(xi)儀(yi)來測量(liang)。

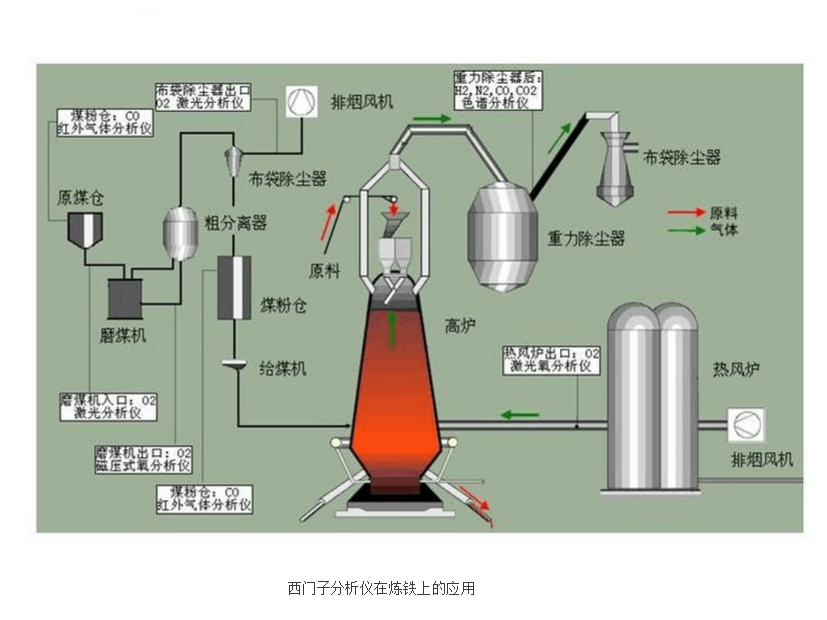

在鋼(gang)鐵行業中(zhong)，西(xi)門子(zi)憑借其(qi)齊全的(de)產(chan)品(pin)線(xian)，可以提(ti)供完(wan)全的(de)解決方案(an)，如(ru)下圖(tu)1所示是(shi)西(xi)門(men)子分析(xi)儀(yi)在高爐煉(lian)鐵工藝中(zhong)的應用。

三、OXYMAT6型氧分析儀產品

  1、OXYMAT6型(xing)氧(yang)分析(xi)儀(yi)產品介紹

西(xi)門(men)子OXYMAT6型氧分析(xi)儀采用(yong)測量(liang)順磁壓力變化(hua)的方(fang)法來測量(liang)氣(qi)體中的氧濃度。OXYMAT6系(xi)列氧分析儀先進的電子元件、易操作性(xing)和可(ke)適用于各(ge)種測(ce)量任務的(de)物理元件(jian)，使它具有高可(ke)靠性(xing)和測(ce)量質量，滿足各(ge)種應用需求，是最(zui)常用的(de)分析儀(yi)表。OXYMAT 6分(fen)析儀(yi)，利用順磁原理對氧進行測量。由此，可(ke)保證理想的(de)線性度，在一(yi)臺分(fen)析儀(yi)中實(shi)現從最小測量范圍0 - 0.5%（檢測(ce)極(ji)限50 ppm）到(dao)0 - 100%，甚至是99.5 - 100%范(fan)圍內任意設定測量范(fan)圍。由于(yu)檢(jian)測器中的傳感(gan)器(qi)不(bu)與(yu)樣氣接觸(chu)，因此，可測量(liang)腐蝕性氣體。在(zai)測量(liang)氣路中也采用耐腐蝕材料。對于(yu)防護等級為(wei)IP 65和(he)連接了吹掃氣的現場型儀器，由于使(shi)用電(dian)子器件(jian)和分析(xi)部件(jian)相(xiang)隔離(li)的(de)設計模式，即使在苛刻的(de)工(gong)況條件(jian)下(xia)，亦可保證較(jiao)長的(de)使用(yong)壽(shou)命(ming)。現場分析(xi)儀還(huan)有(you)其它基本(ben)型號(hao)，可以進行分析(xi)部件(jian)的(de)加熱，用(yong)于(yu)測量低(di)沸點成分或在危險場合(he)使用(yong)。

2、OXYMAT6型氧(yang)分析儀特性

u  順磁壓力變(bian)化原理(li)

ü  測(ce)量量程(cheng)小 (0-0.5% 或 99.5-100% O2)

ü  完全(quan)線性

u  檢測(ce)單元與樣氣無接(jie)觸

ü  可用于測量腐蝕(shi)性(xing)氣體

ü  使用(yong)壽(shou)命長

u  通過(guo)選擇適合的參比氣體(ti)(空氣(qi)或氧)可以使量程不從零開始

u  開放的(de)接口(kou)結構 (RS 485, RS 232, PROFIBUS)

u  用(yong)于維(wei)護和服(fu)務信(xin)息(xi)的SIPROM GA 網絡 ( 可選)

u  電氣(qi)部分和物理特(te)性：氣(qi)密隔離，可吹掃(sao)，IP65，惡(e)劣環境中也(ye)有很長的使用(yong)壽(shou)命

u  帶(dai)加(jia)熱型(xing) ( 可選(xuan))，也(ye)可在(zai)低溫下有冷凝氣(qi)體的情況下使用

u  防爆等級 EEx(p)，用于(yu) 1 區(qu)和 2 區(qu)，符(fu)合 ATEX 2G 和 ATEX 3G

3、OXYMAT6型氧分析儀應(ying)用

u  控制焚燒裝置中的鍋爐

u  與安全相關的領域(yu)

u  作為排放監測中的(de)參考變量 ( 根據(ju)德國 TA-Luft 氣體(ti)排放標準(zhun))

u  汽車(che)工業 ( 發(fa)動機性能檢測系統)

u  報警裝置

u  化工廠(chang)

u  高純氣體的品質檢驗

u  環境(jing)保護

u  質量監測

u  可如經過(guo)認證的(de)氣體報警設備(bei)(DMT) 那(nei)樣監(jian)視惰(duo)性氣體

u  防(fang)爆(bao)型可在危險區(qu)域中使用(yong)，用(yong)于分析易(yi)燃和非易(yi)燃氣體或蒸汽

2  特(te)殊應(ying)用(yong)：除(chu)上述標準應用(yong)之外(wai)，根據客戶的要求，對于需(xu)考慮氣路(lu)材質(zhi)和樣品室 材質的(de)特殊應用，該(gai)分析儀也可勝任(ren)。

4、OXYMAT6型氧分析儀設計

（1）19" 機架(jia)式

l 4 HU，可安裝在：

ü  擺動框架(jia)上

ü  機柜(ju)中，可帶(dai)或不(bu)帶(dai)滑軌

l 如(ru)要維(wei)修，前面(mian)(mian)面(mian)(mian)板能被(bei)卸(xie)下( 連接便攜式電腦)

l 內部氣路(lu) ：FKM (Viton) 軟管，或(huo)鈦或(huo)不銹鋼硬(ying)管 (不銹鋼 1.4571)

l 樣氣(qi)(qi)輸入(ru)和(he)輸出處以及參比氣(qi)(qi)的(de)氣(qi)(qi)連接：柱形氣(qi)(qi)室，管(guan)徑為(wei)6 mm 或1/4"

l 用于測量樣氣(qi)的(de)流量計可安裝在前面(mian)面(mian)板上(可選)

（2）現場式

l 兩(liang)扇門式機箱，分(fen)(fen)析儀的分(fen)(fen)析部分(fen)(fen)和電子部分(fen)(fen)做到(dao)氣密隔離

l 左，右機箱可分別吹掃

l 分析(xi)部分及其管線可最(zui)高加熱到130 °C ( 可選)

l 氣路和(he)管線接頭材質為不銹鋼 ( 型號：1.4571) 或鉭

l 吹掃氣連接：管徑為10 mm 或3/8"

l 樣(yang)氣(qi)輸入和輸出處及參比氣(qi)的(de)氣(qi)連接 ：用于管(guan)徑為(wei)6mm 或1/4"的連接

（3）顯示屏和控制面板

l 大屏幕LCD 可同時(shi)顯示：

ü  測(ce)量值 ( 數字(zi)量(liang)和模擬量(liang)顯示)

ü  狀態(tai)欄(lan)

ü  量程(cheng)

l 可(ke)通過菜(cai)單(dan)來調(diao)節液晶顯示器的對比度(du)

l 持(chi)久的LED 背光(guang)顯(xian)示

l 可擦洗的(de)帶(dai)有5個軟鍵(jian)的膜(mo)狀(zhuang)鍵(jian)盤

l 通(tong)過菜單操作(zuo)可進行配(pei)置(zhi)、功能測試、標定

l 用戶幫(bang)助(zhu)以純文本(ben)格式顯(xian)示

l 可圖(tu)形在顯示濃度趨勢圖(tu)；時間(jian)間(jian)隔可設(she)定

l 操作軟(ruan)件(jian)采用兩種語言：德文(wen)/ 英文，英/ 法，法/ 英，西(xi)班牙/ 英，意大利/ 英

5、OXYMAT6型氧分析儀輸(shu)入和輸(shu)出

n 1 個(ge)模(mo)擬量輸(shu)出

n 2 個可編(bian)程模擬量輸入，例：用于(yu)校(xiao)正交叉干擾或外部壓力傳感器

n 6 個可自由配置的二進制輸入，例：量程切換、處理來(lai)自樣品處理處的外(wai)部(bu)信號(hao)

n 6 個可自由配置的繼電(dian)器(qi)輸(shu)出，例：用(yong)于(yu)故障報警(jing)、超(chao)限報警(jing)、外(wai)部電(dian)磁(ci)閥等(deng)等(deng)

n 擴(kuo)展(zhan)后有(you)8個附加的(de)二進(jin)制輸入和8個繼(ji)電器輸出，例：可最(zui)多(duo)四種標(biao)定氣體來自(zi)標(biao)定)

6、OXYMAT6型氧分析儀(yi)主要特(te)點

u 四個可(ke)自(zi)由(you)編程(cheng)量程(cheng)，帶有零點偏移(yi)，所有量程(cheng)都是線性的

u 所有(you)量程帶零點補償

u 量(liang)程識別

u 電氣隔離(li)信號(hao)輸(shu)出，輸(shu)出可選0/2/4 ~20 mA (也可反(fan)置)

u 自動切(qie)換量程(cheng)(cheng)或(huo)手動切(qie)換量程(cheng)(cheng)，也可遠程(cheng)(cheng)進行量程(cheng)(cheng)切(qie)換

u 儀器調節過程中可存儲(chu)測量(liang)值

u 時間(jian)常數在較寬(kuan)范圍內(nei)可選(靜態/動態(tai)噪(zao)聲抑(yi)制)響應時間(jian)短

u 長時間漂移小

u 最多可選擇(ze)6個測量點(dian) (可編(bian)程)

u 測量點識別

u 用內(nei)部壓力傳感器來校(xiao)正樣氣壓力波(bo)動：波(bo)動范(fan)圍50~200kPa絕(jue)壓

u 也可連接外部壓力(li)傳感器來校(xiao)正樣氣壓力(li)在300 kPa (絕壓) 內的波動

u 樣氣監測(ce)和 (或(huo))參比氣(qi)監測(可選)

u 監(jian)控樣氣流量(對于Viton管型為可(ke)選(xuan))

u 參比(bi)氣接入壓力(li)為200-400 kPa時(shi)進行參比氣(qi)監測(ce) (可選)

u 量(liang)程自動標定參數化(hua)

u 基于NAMUR推薦的操作模式

u 兩(liang)級獨立密碼設置可避(bi)免無意或其(qi)它無相關權(quan)限人員的(de)輸入

u 使用帶(dai)操作(zuo)員提(ti)示功能的數字膜狀鍵盤(pan)可讓操作(zuo)簡單化

u 客戶可按自(zi)己的要(yao)求選(xuan)擇：

ü  工(gong)廠(chang)驗收

ü  標簽

ü  漂移記錄

ü  為測(ce)量O2 清(qing)洗(xi)

ü  Kalrez 墊圈

u 由于(yu)電氣連接容易移(yi)走，所以分析(xi)儀更換方便

u 耐高腐(fu)蝕(shi)性氣體(ti)的樣氣室

u 分析部分帶流動型(xing)補償(chang)(chang)回路：在該補償(chang)(chang)回路中通過(guo)一種(zhong)氣體(ti)可減(jian)小因樣氣和參比氣    密度相(xiang)差(cha)太大(da)時產生(sheng)的振動偏差(cha)

7、關于OXYMAT6型氧分析(xi)儀產品(pin)圖(tu)片

1）設備圖片

  2）設備菜單說明(ming)

      3）原理圖

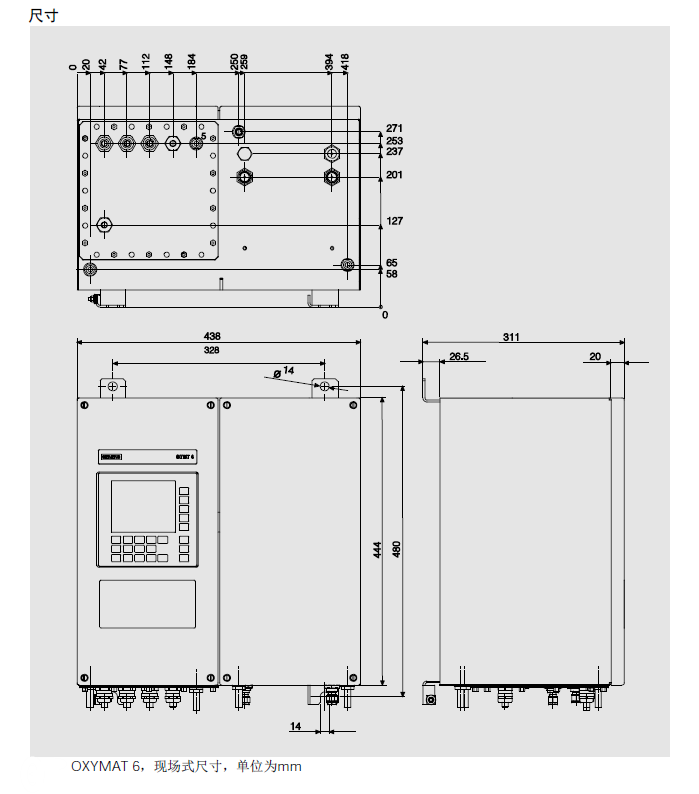

       4）訂貨安(an)裝(zhuang)產品尺寸(cun)圖
