一、我國冶煉(lian)行業的現狀

鋼(gang)鐵行(xing)業在我(wo)國(guo)的(de)(de)(de)國(guo)民經(jing)濟中(zhong)，占有(you)舉(ju)足(zu)輕重的(de)(de)(de)地(di)位。作為全球(qiu)制造業中(zhong)心，中(zhong)國(guo)的(de)(de)(de)工業化發展的(de)(de)(de)潛力很(hen)大，經(jing)濟的(de)(de)(de)持(chi)續增長，會(hui)為鋼(gang)鐵行(xing)業的(de)(de)(de)發展提供動力。而今，中(zhong)國(guo)的(de)(de)(de)鋼(gang)鐵行(xing)業正經(jing)歷著兼并重組，淘汰落后(hou)產能，優化產業布(bu)局，發展循環經(jing)濟，實現節能減排的過程。鋼鐵(tie)行業健康穩(wen)步的發展，關系重大。

鋼(gang)鐵(tie)的(de)冶(ye)煉過程(cheng)實質上(shang)是原材(cai)料(liao)、燃料(liao)和成(cheng)品的(de)流轉(zhuan)過程(cheng)，在流轉(zhuan)中伴隨著大量(liang)氣(qi)體產(chan)(chan)生，而在線檢(jian)測(ce)分(fen)析這些過程(cheng)氣(qi)體是冶(ye)金工(gong)業(ye)生產(chan)(chan)工(gong)藝優化控制、安全(quan)和環保監控必不可少的(de)關鍵技術之(zhi)一。西門(men)子公司是中國鋼(gang)鐵(tie)工(gong)業(ye)的(de)合作伙(huo)伴，一直致力于推動中國鋼(gang)鐵(tie)工(gong)業(ye)自(zi)動化水平的(de)不斷提高。西門(men)子分析儀(yi)器能夠應用于(yu)鋼(gang)鐵(tie)行業中的(de)煉鋼(gang)、煉鐵(tie)及燒結(jie)等各個裝置，對降低能源(yuan)消耗、保證生產安全等起(qi)著十分重要的(de)作(zuo)用，還(huan)對鋼(gang)鐵(tie)企業增大產能，提高產品質(zhi)量(liang)有積(ji)極的(de)效(xiao)果。

二、高爐煤氣為什么要安裝LDS6激光(guang)分(fen)析儀

高(gao)爐(lu)(lu)冶煉是當今煉鐵工藝中最主(zhu)要的煉鐵方法。時事檢測(ce)出高(gao)爐(lu)(lu)煤氣(qi)中各組分的含(han)量可以及時反應出爐(lu)(lu)內狀況，指導(dao)高(gao)爐(lu)(lu)的操作，從而(er)保證了高(gao)爐(lu)(lu)穩定(ding)順(shun)利的運行，同時為提高(gao)產品質量、產量起著十分重要的作用。

西門子分(fen)析(xi)儀(yi)可以在線檢測高(gao)爐煤氣中(zhong)N2、CO、CO2、H2的含量，每一(yi)個周期(qi)自動(dong)向高爐控制中心提供一組準確、可靠的高爐煤氣中各組份的百分含量。通過計算CO2/(CO+CO2)的比值來判斷煤氣利用率，控制焦煤比，一般在焦炭負荷不變的情況下比價降低，說明煤氣利用率降低，預示著高爐轉涼；通過觀察H2的含量判斷風口中小套高壓水及爐身冷卻壁常壓水是否漏水，如果H2值增加，說明存(cun)在(zai)漏水，為(wei)防(fang)止爆炸(zha)，需(xu)盡(jin)快解決；通過對N2含量的檢(jian)測(ce)，可推測(ce)出高爐的泄漏率。一般(ban)采樣點選(xuan)在重力除(chu)塵器后，布袋除塵前的煤氣水平管道上。由于西門子分析儀擁有諸多技術優勢，提高了測量的響應時間，保證了測量數據的可靠性。還有，分析儀表可以幫助測量熱風爐出口的O2含量，優化高(gao)爐燃燒(shao)，提高(gao)產(chan)品質量。

另(ling)外，為了提高煉鐵(tie)(tie)的經濟(ji)性(xing)，降低(di)成本，國(guo)內許多(duo)高爐采(cai)用噴煙煤或參噴煙煤完成煉鐵(tie)(tie)工藝(yi)。由于煙煤揮發性和可燃性比較高，在磨煤機磨煤時，進入過多的氧氣易引起爆炸，所以在磨煤機前的熱風管道上以及磨煤機之后的布袋除塵器之后都要檢測氧的含量，若氧含量過高，則要報警。在煤粉倉中，還要檢測CO的(de)含量(liang)，當CO含量過高時，需要及時沖氮，防止事故發生。

在高爐噴煤的應用中，西門子的OXYMAT 6磁壓(ya)氧(yang)分析儀、ULTRAMAT 6/23非分光紅外(wai)分析儀LDS 6激光分析儀都有很好的應用。其中，激光分析儀比起傳統的抽取式的分析儀有他本身自有的優勢。首(shou)先(xian)，激(ji)光(guang)分(fen)析儀采(cai)用(yong)原(yuan)位式安裝，直接安裝于工藝管道(dao)上，省去了采(cai)樣(yang)探頭、采樣管線和預處理系統。其(qi)次，激(ji)光分析(xi)儀維(wei)護起來非常簡便，降(jiang)低(di)了維(wei)護費用。最后，激(ji)光分析(xi)儀的(de)響(xiang)應時間最低(di)可達1秒，為安全保護系統及時提供數據，可以勝任關鍵點的測量。值得一提的是，雖然激光分析儀有諸多優勢，但其不能完全代替傳統的分析儀表。在一些測量點上，比如磨煤機出口，煤粉倉等，由于含塵量非常大，激光的透光率會受到很大的影響，從而使得測量效果變差。這個時候只能采用傳統抽取式分析儀來測量。

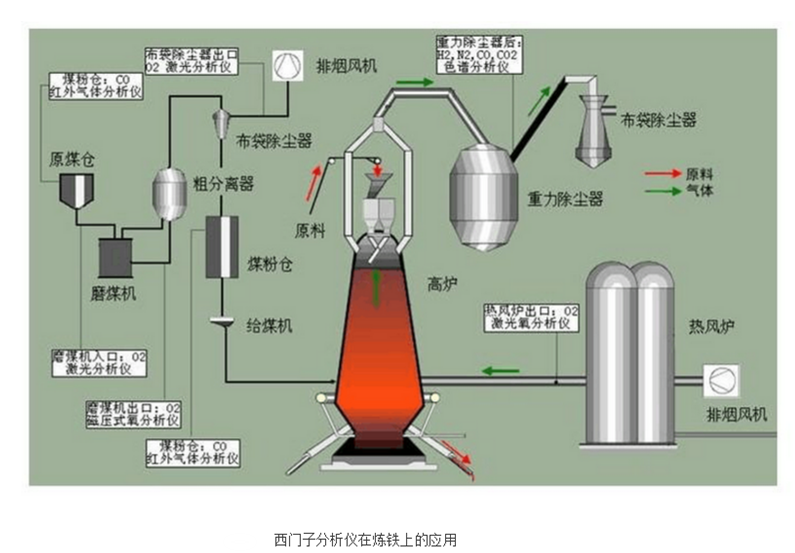

在鋼(gang)鐵行業中，西門(men)子憑(ping)借其齊全的產(chan)品線，可(ke)以提供完全的解(jie)決方案，如(ru)下圖所示是(shi)西門(men)子(zi)分(fen)析儀在高爐煉鐵工藝中的應用。

三、LDS6激光分析儀產品正確的選擇

 1、LDS6激光分(fen)析儀產品產品(pin)概述

整套(tao)系統采用(yong)西門(men)(men)子公(gong)司成(cheng)熟的(de)分析控(kong)制(zhi)產(chan)品，目(mu)前(qian)西門(men)(men)子公(gong)司該(gai)類(lei)裝置已在(zai)世界各國得到(dao)了廣泛應(ying)用(yong)，在(zai)火電廠、冶(ye)金、石化、建材(cai)等行業有大量成(cheng)功(gong)業績，收(shou)到(dao)了良(liang)好效果。 西門子公(gong)司(si)(si)充(chong)(chong)分發揮國(guo)際著名公(gong)司(si)(si)的優勢(shi)，在氣體分析技術(shu)上保(bao)持領先水平，并在系統(tong)的可靠性及質量上給予充(chong)(chong)分保(bao)證。為了降低工(gong)程(cheng)及服(fu)務(wu)費(fei)用,為(wei)國內用戶提(ti)供迅捷有效的從技術(shu)咨詢、設計(ji)、工程調試、售后服務等(deng)一整套服務手段。

2、LDS6激光(guang)分析(xi)儀產品基礎設計數(shu)據

1）.氣(qi)候(hou)條件

2）.公用(yong)工(gong)程(cheng)條件 電源：AC 220V、50HZ 單(dan)相(xiang)

3、逃逸NH₃濃度分析系統描述

1)應用場合

①適用于煙氣(qi)煙氣(qi)脫硝(xiao)裝置, SNCR或SCR工藝，最好在停爐的情(qing)況下安裝。

②適用工況(kuang)條(tiao)件(jian)：

最大含塵量：60g/Nm3，粉塵(chen)較大可引起(qi)光程減小

煙氣(qi)溫(wen)度(du)： 250-450℃

取樣(yang)點煙氣壓力：±0.05MPa

③適用環(huan)境(jing)條件(jian)：

環境(jing)溫(wen)度：-20℃-+55℃

大氣壓力(li)：50-106Kpa

相對濕度：≤90%

現場無強(qiang)烈振動

2)主要技術指(zhi)標

NH3分析儀系統現場直(zhi)接(jie)安裝(zhuang)式，發射單元與接(jie)受單元各用一個法蘭直(zhi)接(jie)安裝(zhuang)在被測煙道兩側，直(zhi)接(jie)對NH3濃度進(jin)行測量.

①分析參(can)數及測(ce)量范(fan)圍：量程：NH₃：0-20ppm 響(xiang)應時間<30s 分辨率： 1ppm

②零點漂移：有(you)自動校正可忽略 線性誤差：≤±1%F.S

③靈敏度(du)：≤1%F.S

④輸(shu)出(chu)模擬(ni)信號：4-20mA數字(zi)信號傳(chuan)輸接口：RS232串(chuan)行口，RS485數字接口

⑤供電(dian)電(dian)源：～220V 50Hz

⑥智能化分析(xi)儀器自動校正壓力，自動調(diao)零(ling)，量程(cheng)超限報警，主維護報警。大屏幕(mu)液(ye)晶(jing)顯示，編程(cheng)快速，操作(zuo)簡單，測試和標定(ding)菜單操作(zuo)。

4、LDS6激(ji)光分析系統性能及配置

1）系統參數

型號(hao)：LDS6

分析方法：激光光譜吸收

測量(liang)(liang)方式(shi)：原位測量(liang)(liang)

激(ji)光級別：class 1, 對眼睛無害

校(xiao)準方法：內(nei)置校(xiao)準回路(lu)，不需要外(wai)部校(xiao)準

響(xiang)應(ying)時間：<1秒

線(xian)性偏差(cha)：≤1％測量值

精度：<2％測量值(zhi)（取決于具體(ti)應(ying)用的(de)光程(cheng)）

零點漂移：因為(wei)使用自動校準，所以可(ke)以忽略

量程(cheng)漂移(yi)：因(yin)為(wei)使用自動(dong)校準，所以可(ke)以忽略

激光(guang)光(guang)源壽命：正常使(shi)用情(qing)況下可確保10年(nian)

煙塵動(dong)態(tai)補償

2）LDS6激光分析儀(yi)產品中央(yang)單元

安裝位置：中心(xin)控(kong)制室或現場機柜

本(ben)機顯示：大屏幕(mu)LCD液晶顯示屏(ping)（帶背(bei)光）

模擬輸出(chu)：4～20mA   750Ω

模擬輸入：4～20mA

接點輸入：6點,24VDC, 1A

接點輸出：6點,24VDC, 1A

通 訊：工業(ye)以太網

安裝方(fang)式：19“機架

尺寸(cun)：177x440x380 mm

重(zhong)　　量：13kg

供 電：220VAC±10%，50～60Hz 最(zui)大(da)功耗70VA

3）LDS6激光分析儀產(chan)品(pin)探頭

安(an)裝(zhuang)位(wei)置(zhi)：現場檢測點(dian)

安(an)裝方(fang)式：DN 65 RF

材質：不銹(xiu)鋼

防護等級：IP65

安裝(zhuang)方(fang)向(xiang)：垂直(zhi)或平行氣流方(fang)向(xiang)

電源：由中(zhong)心單(dan)元(yuan)提供, 24VDC,2W

環境(jing)溫度：-30 ... +70 °C

環(huan)境濕度：<95%

介(jie)質溫(wen)度：5 ... +1300 °C,

光程：一般(ban)為1-12米

粉塵濃度(du)：60g/Nm3 (允許范圍)

尺寸：直徑(jing)163mm,長度395mm

重(zhong)量：11kg

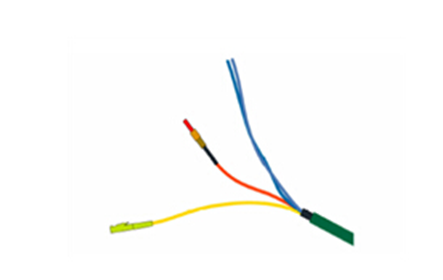

4）LDS6激光分(fen)析儀產品復合光(guang)纜(lan)，回路電纜(lan)

復合光(guang)纜(lan)由兩(liang)根光(guang)纖、一對電纜(lan)及(ji)連接附件組成

電纜外徑：8mm

抗(kang)拉強度：500N

最小彎曲半徑：10cm

適用溫(wen)度：-40…+80°C

5、 LDS6激(ji)光分析儀(yi)產品質量(liang)保證和檢(jian)驗

1）、工(gong)廠(chang)(chang)檢(jian)驗(yan)：工(gong)廠(chang)(chang)檢(jian)驗(yan)是質(zhi)量(liang)控(kong)制的(de)(de)一個重要組(zu)成部分。賣方嚴格進行廠(chang)(chang)內(nei)各生產環節的(de)(de)檢(jian)驗(yan)和(he)(he)試(shi)驗(yan)。在出(chu)廠(chang)(chang)前，賣方出(chu)廠(chang)(chang)前完成系(xi)統(tong)的(de)(de)全部檢(jian)驗(yan)，調試(shi)。檢(jian)驗(yan)的(de)(de)范圍包括原材料和(he)(he)元器件(jian)的(de)(de)進廠(chang)(chang)，部件(jian)的(de)(de)加(jia)工(gong)、組(zu)裝(zhuang)、試(shi)驗(yan)至出(chu)廠(chang)(chang)試(shi)驗(yan)。確保系(xi)統(tong)是合格的(de)(de)。

2）、設備安(an)裝(zhuang)完畢，經賣方(fang)技術人員初步(bu)調(diao)試以(yi)后，進入啟動(dong)運行期，進行啟動(dong)調(diao)整和(he)數據標(biao)定；買方(fang)應(ying)確保啟動(dong)期間(jian)的合理運行工況及儀表供電。

3）、性能(neng)測試：賣(mai)方保(bao)證系(xi)統性能(neng)滿足行業(ye)標準(zhun)，驗收(shou)按國家火電廠驗收(shou)標準(zhun)進行。

6、LDS6激(ji)光分析儀產(chan)品圖(tu)片展示(shi)

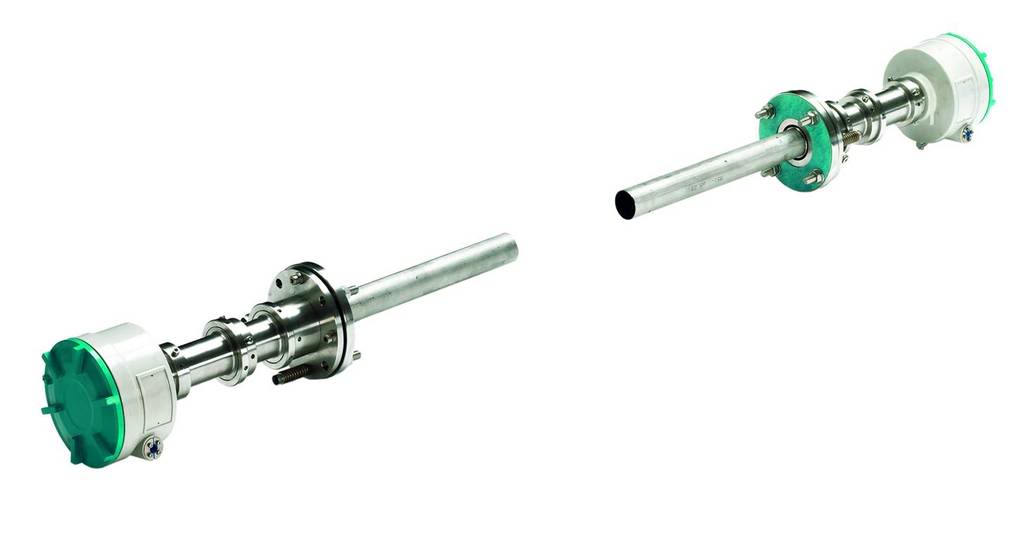

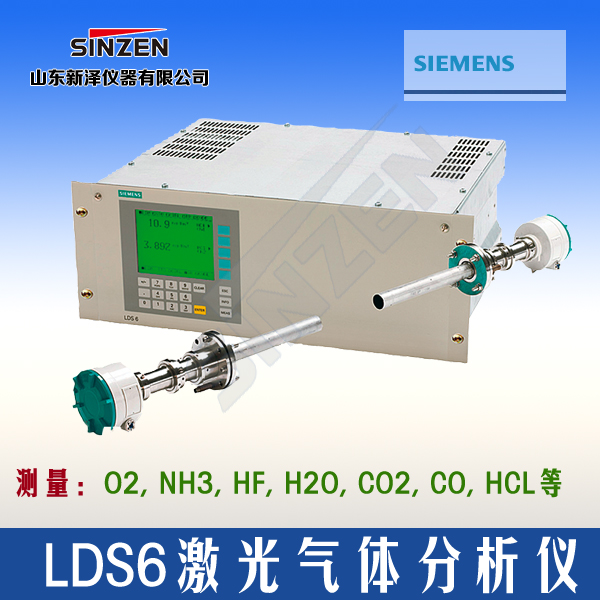

1）設備圖片

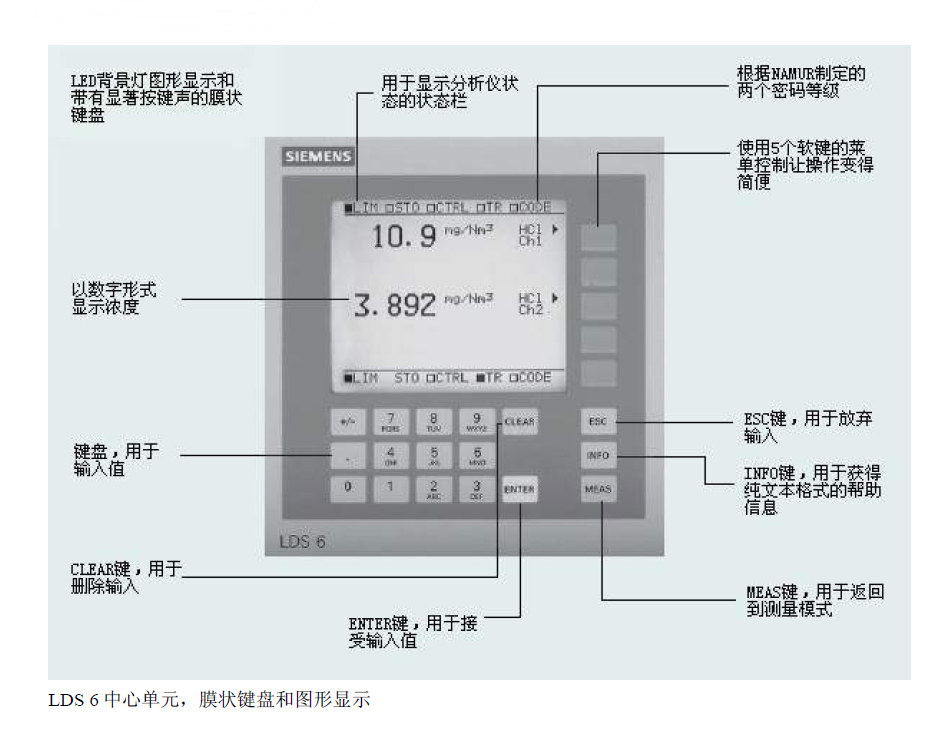

2）設備菜單(dan)說明

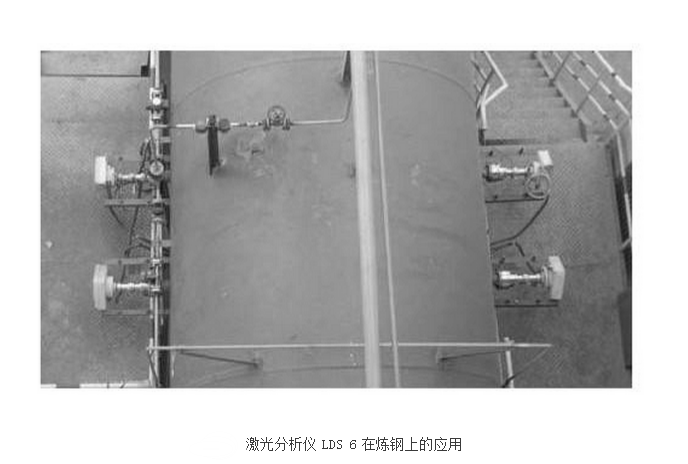

3）現場使用
