一、  我國轉爐冶煉行業的現狀

鋼鐵(tie)行業在我國(guo)的(de)(de)國(guo)民(min)經濟中，占(zhan)有舉足輕重的(de)(de)地位(wei)。作為全球(qiu)制造業中心，中國(guo)的(de)(de)工業化(hua)發展(zhan)的(de)(de)潛(qian)力(li)很大，經濟的(de)(de)持(chi)續增長，會為鋼鐵(tie)行業的(de)(de)發展(zhan)提(ti)供動力(li)。而今，中國(guo)的(de)(de)鋼鐵(tie)行業正經歷著兼并重組，淘汰落后產能(neng)，優化產業布局，發(fa)展(zhan)循環(huan)經濟，實(shi)現(xian)節(jie)能(neng)減(jian)排的過程。鋼(gang)鐵行業健(jian)康穩(wen)步的發(fa)展(zhan)，關系重大(da)。

鋼(gang)鐵的(de)(de)(de)冶煉(lian)過程實質上是原材料、燃(ran)料和(he)成(cheng)品的(de)(de)(de)流轉過程，在流轉中(zhong)伴隨(sui)著(zhu)大量氣(qi)體產(chan)生(sheng)，而在線(xian)檢(jian)測分析這些過程氣(qi)體是冶金工(gong)(gong)(gong)業(ye)(ye)生(sheng)產(chan)工(gong)(gong)(gong)藝優化控制、安全(quan)和(he)環保(bao)監控必不(bu)可少的(de)(de)(de)關鍵技術之一(yi)。西(xi)門子(zi)公司是中(zhong)國鋼(gang)鐵工(gong)(gong)(gong)業(ye)(ye)的(de)(de)(de)合作伙伴，一(yi)直致(zhi)力于推動中(zhong)國鋼(gang)鐵工(gong)(gong)(gong)業(ye)(ye)自動化水平的(de)(de)(de)不(bu)斷提高(gao)。西(xi)門子(zi)分析儀器(qi)能(neng)夠應用于鋼(gang)鐵行業(ye)(ye)中(zhong)的(de)(de)(de)煉(lian)鋼(gang)、煉(lian)鐵及燒(shao)結等各個裝置，對降(jiang)低能(neng)源消耗、保(bao)證生(sheng)產(chan)安全(quan)等起(qi)著(zhu)十(shi)分重(zhong)要的(de)(de)(de)作用，還對鋼(gang)鐵企業(ye)(ye)增大產(chan)能(neng)，提高(gao)產(chan)品質量有積極的(de)(de)(de)效果。

二、  轉爐冶煉為什么要安裝LDS6激光氣體分析儀

轉爐(lu)煉(lian)鋼的特點是(shi)吞(tun)吐量大、周期短、冶(ye)煉(lian)強度高，轉爐(lu)生產中易產生大量煙氣，其(qi)主要成(cheng)分是(shi)煤(mei)氣，其中CO約占(zhan)60％～70％．它是一種有毒、有害、易燃、易爆的危險性氣體．也是一種很好的化工原料和工業生產能源。因此，對轉爐煤氣的凈化與回收是煉鋼中不可忽視的重要部分。過去對煉鋼所產生的氣體都采用直接放散，它不僅污染大氣，破壞了自然環境，還白白浪費了許多能源。實現轉爐煤氣最大限度回收，對降耗增效，減少大氣污染，節能環保有著巨大的經濟和社會效益。

分(fen)析儀在其中測量CO/CO2和O2的(de)值，分(fen)別在二(er)次除(chu)(chu)塵后(hou)，煙(yan)道(dao)排放前(qian)以及氣柜(ju)出口，電除(chu)(chu)塵前(qian)的(de)位置。CO/CO2的檢測(ce)是保(bao)證回收(shou)到最(zui)有價值的煤氣，O2的檢測是避免煤氣中的氧氣含量過高導致在(zai)回(hui)收或使用中發生爆炸。

這兩個測量點，采用維護方便，響應時間短的LDS6是一個比較好的選(xuan)擇。其IP65的(de)防(fang)護等(deng)級，1區的防爆設(she)計以(yi)及自動標定的功(gong)能完全可以(yi)滿足現場惡劣(lie)的工況(kuang)，保證有效安全的回收煤氣。

在鋼鐵行(xing)業的煤氣回收中，包(bao)括(kuo)高爐煤氣、COREX爐煤(mei)氣(qi)、焦爐煤(mei)氣(qi)等，會對煤(mei)氣(qi)中H2S的(de)含(han)量有一定的(de)要求，分(fen)(fen)析(xi)儀在煤(mei)氣回收中還(huan)有一個應(ying)用電就是采用色譜分(fen)(fen)析(xi)儀測量煤(mei)氣中硫的(de)含(han)量。

三、選擇西門子LDS6的關鍵性

由高(gao)爐煉(lian)鐵(tie)、氧氣轉爐煉(lian)鋼、最(zui)后經軋機軋制組(zu)成的“長流(liu)(liu)程”是當今鋼鐵(tie)行業(ye)的主要生產流(liu)(liu)程，超過三分之二的鋼材由長流(liu)(liu)程生產。鐵(tie)礦石經高(gao)爐煉(lian)制形成鐵(tie)水(shui)，在鐵(tie)水(shui)中包含大量的碳(tan)和雜質(zhi)（如硫、磷(lin)等），為了得到高質量(liang)的鋼材，鐵水必須經(jing)進一步處理(li)，去除碳和雜質。氧氣轉爐(lu)（BOF）是普遍的煉鋼設備，將鐵(tie)水注入(ru)轉(zhuan)爐，由水冷噴(pen)頭向轉(zhuan)爐內吹(chui)入(ru)高壓氧氣。吹(chui)入(ru)的(de)氧與鐵(tie)水中的(de)碳經過(guo)氧化結合生(sheng)成CO和CO2，并以爐氣的(de)形(xing)式與(yu)鐵(tie)水脫離、排放。整(zheng)個(ge)轉爐煉鋼(gang)的(de)工藝流程約15至20分(fen)鐘(zhong)。爐氣中的CO 和(he)CO2 可以(yi)作為反映轉爐工作狀態的參(can)數組，通過監測爐氣中(zhong)CO、CO2的含量，可以(yi)提高轉爐的工作效率(lv)。LDS6 的快速相(xiang)應能(neng)夠精確(que)地確(que)定整個工藝的結束時間，節約(yue)大(da)(da)量(liang)的氧(yang)氣(qi)與(yu)能(neng)量(liang)，優化整個流程。轉爐(lu)氣(qi)體中含有大(da)(da)量(liang)的CO，可以作為可燃煤氣(qi)回(hui)收(shou)，此類(lei)高(gao)CO氣體的回收處理需特別(bie)注重防爆安全。測量(liang)快速(su)、準確(que)、無干擾是LDS6原位式(shi)激光氣體分析儀的特點之一，使用LDS6 監測轉(zhuan)爐(lu)回收(shou)煤(mei)氣中的氧(yang)含量可以增強安全(quan)性。

四(si)、LDS6激(ji)光氣體分析儀應(ying)用對比

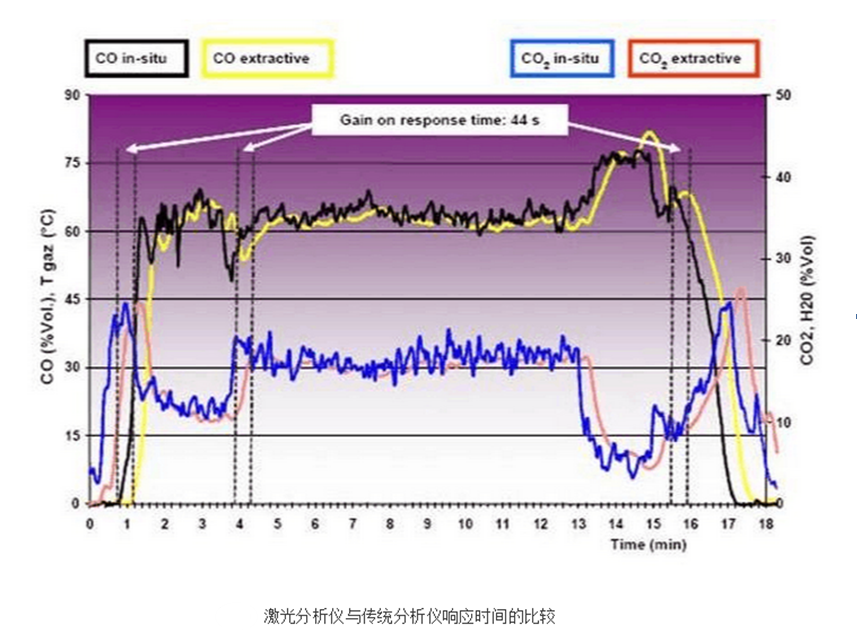

LDS6 原位式激光氣體分析儀直接在待側管線分析，無需采樣、樣氣輸送、預處理系統等，響應速度可達1秒。下圖為傳統抽取式紅外分析儀與LDS6激光(guang)氣體(ti)分(fen)析(xi)儀的(de)分(fen)析(xi)結果比對圖。從圖中不難發現：（1）LDS6 響(xiang)應(ying)速度遠優于(yu)抽取(qu)式分析儀，數十秒鐘的差異對于整個工藝過程（15-20分鐘）有(you)著天壤之別。（2）LDS6的結果更能體現工藝過程中氣體含量變化的細節。LDS6激光氣體分析儀是激光分析儀是典型的線測量儀表，激光束所穿過區域內的氣體均參與分析。比傳統抽取式分析的點采樣方式更能反映待測成分的真正濃度。LDS6基于TDLAS（Tunable Diode Laser Absorption Spectros copy，可調諧(xie)二極管(guan)激光吸收譜）技術，以譜吸收原理為基本，實現快速的高精檢測。激光區別于普通光源的最重要特性之一是它良好的單色性能。單色性能越好，光源的頻譜線寬越窄。因為激光卓越的單色性能，激光吸收譜又被稱為單線吸收譜，從根本上排除了傳統氣體吸收譜技術測量某一氣體成分時受到氣體中其它成分吸收譜干擾的可能，更能反映待側成分的實際含量及微小變化。同樣，快速的響應與更能反映待側成分真實濃度的線測量方式對轉爐氣體回收中氧含量的監測也具有重要意義。

五、LDS6激光氣體分析(xi)儀正確(que)的選(xuan)擇

  1、LDS6激(ji)光分(fen)析儀產品產(chan)品概述

整(zheng)套系統采(cai)用(yong)(yong)西門子公司(si)成熟的分析控制產(chan)品，目前西門子公司(si)該(gai)類裝置已(yi)在世界(jie)各(ge)國得到(dao)了廣(guang)泛應(ying)用(yong)(yong)，在火(huo)電廠、冶金、石化、建材等行業有大量成功業績，收到(dao)了良好效果。西門子公司充分發揮(hui)國際著名公司的優勢，在氣體分析技術上保(bao)(bao)持(chi)領先(xian)水平，并在系統的可靠性及質(zhi)量上給予(yu)充分保(bao)(bao)證。為(wei)了降低工(gong)程及服(fu)務費用,為(wei)國內用戶(hu)提供迅(xun)捷有效的從技術咨(zi)詢、設(she)計、工(gong)程調試、售后(hou)服(fu)務等一整套服(fu)務手段。

 2、LDS6激光分(fen)析(xi)儀產品基礎設計數(shu)據

1）.氣候條件

2）.公用工程條件 電源：AC 220V、50HZ 單相(xiang)

 3、逃逸NH₃濃度分析系統描述

1)應用場合

①適用(yong)于煙(yan)氣煙(yan)氣脫硝裝置, SNCR或SCR工藝(yi)，最好在停爐的情(qing)況下安裝。

②適用(yong)工況條件：

最(zui)大含塵量：60g/Nm3，粉塵較大可(ke)引起(qi)光程減小(xiao)

煙氣溫度： 250-450℃

取(qu)樣(yang)點煙氣壓力：±0.05MPa

③適用環(huan)境條件(jian)：

環境溫(wen)度：-20℃-+55℃

大氣壓力：50-106Kpa

相(xiang)對(dui)濕度(du)：≤90%

現(xian)場無強烈振動

2)主要(yao)技(ji)術(shu)指標

NH3分析儀系統現場(chang)直接(jie)(jie)安裝式，發射單元(yuan)(yuan)與接(jie)(jie)受(shou)單元(yuan)(yuan)各用一個(ge)法蘭直接(jie)(jie)安裝在被測煙道兩側(ce)，直接(jie)(jie)對NH3濃(nong)度進行測量(liang)

①分析參數及測量范圍：量程：NH₃：0-20ppm 響(xiang)應時間<30s 分辨率(lv)： 1ppm

②零點漂移：有自動校正可(ke)忽略 線性誤差：≤±1%F.S

③靈(ling)敏(min)度：≤1%F.S

④輸出模擬信號：4-20mA數字(zi)信(xin)號(hao)傳輸接口：RS232串行(xing)口(kou)，RS485數字接口

⑤供電電源：～220V 50Hz

⑥智能(neng)化分析(xi)儀(yi)器自(zi)動校正壓力(li)，自(zi)動調(diao)零，量程(cheng)超(chao)限報(bao)警，主維護報(bao)警。大屏幕(mu)液晶顯示(shi)，編程(cheng)快速，操(cao)(cao)作簡單(dan)，測試和標定菜(cai)單(dan)操(cao)(cao)作

4、LDS6激(ji)光分析系統性能及配置

1）系統參數

型號：LDS6

分析方法(fa)：激光光譜吸收(shou)

測量(liang)方式(shi)：原(yuan)位(wei)測量(liang)

激光級別：class 1, 對眼睛無害(hai)

校(xiao)準(zhun)方法(fa)：內(nei)置校(xiao)準(zhun)回路(lu)，不需要外部校(xiao)準(zhun)

響(xiang)應(ying)時間：<1秒

線(xian)性(xing)偏差：≤1％測量(liang)值

精度：<2％測量值（取決(jue)于(yu)具體應用的光程）

零點漂移：因為使(shi)用自動校準，所(suo)以可以忽略

量程漂移：因為使(shi)用自動(dong)校準，所(suo)以可以忽略

激光光源(yuan)壽(shou)命：正常使(shi)用情況下可確保10年

煙(yan)塵動態補(bu)償

2）LDS6激(ji)光分析儀產品中(zhong)央單元(yuan)

安裝位(wei)置：中(zhong)心控(kong)制室或現場機柜

本機顯示：大屏幕LCD液晶顯(xian)示屏（帶背(bei)光）

模擬輸出：4～20mA   750Ω

模擬輸(shu)入：4～20mA

接點輸(shu)入：6點(dian),24VDC, 1A

接點輸出(chu)：6點(dian),24VDC, 1A

通(tong) 訊：工業以太網

安裝(zhuang)方式：19“機架

尺寸：177x440x380 mm

重(zhong)　　量：13kg

供 電：220VAC±10%，50～60Hz 最大(da)功耗(hao)70VA

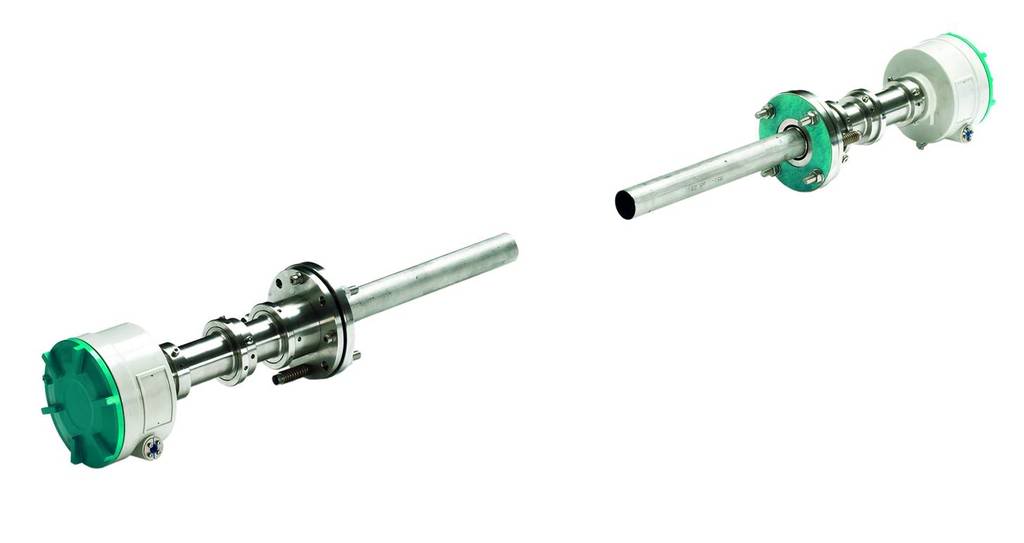

3）LDS6激光分析儀產品探頭

安裝(zhuang)位(wei)置：現(xian)場檢測點

安裝方式(shi)：DN 65 RF

材質(zhi)：不銹(xiu)鋼

防護(hu)等級(ji)：IP65

安(an)裝方(fang)(fang)向(xiang)：垂直或平(ping)行(xing)氣流方(fang)(fang)向(xiang)

電源：由(you)中心(xin)單元提供, 24VDC,2W

環境溫度：-30 ... +70 °C

環境濕度：<95%

介質溫(wen)度：5 ... +1300 °C,

光(guang)程(cheng)：一般為1-12米

粉塵濃度：60g/Nm3 (允許范圍)

尺寸：直徑163mm,長(chang)度395mm

重(zhong)量：11kg

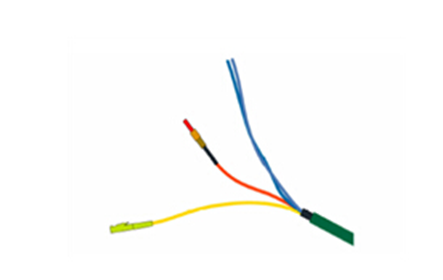

4）LDS6激光(guang)分(fen)析儀(yi)產品復合光纜，回路電纜

復合光纜(lan)由兩根光纖、一對電纜(lan)及連接(jie)附件組成(cheng)

電纜(lan)外徑：8mm

抗拉強(qiang)度：500N

最小彎(wan)曲(qu)半徑：10cm

適用溫度(du)：-40…+80°C

5、 LDS6激光分析儀產(chan)品(pin)質(zhi)量保證和檢(jian)驗

1）、工(gong)廠(chang)(chang)檢(jian)(jian)驗(yan)(yan)(yan)：工(gong)廠(chang)(chang)檢(jian)(jian)驗(yan)(yan)(yan)是質量控制(zhi)的(de)一個重要(yao)組成部分。賣方嚴(yan)格(ge)(ge)進行廠(chang)(chang)內各生產(chan)環節的(de)檢(jian)(jian)驗(yan)(yan)(yan)和(he)試(shi)驗(yan)(yan)(yan)。在出廠(chang)(chang)前，賣方出廠(chang)(chang)前完成系統的(de)全部檢(jian)(jian)驗(yan)(yan)(yan)，調試(shi)。檢(jian)(jian)驗(yan)(yan)(yan)的(de)范圍包括原材料(liao)和(he)元器件的(de)進廠(chang)(chang)，部件的(de)加工(gong)、組裝、試(shi)驗(yan)(yan)(yan)至出廠(chang)(chang)試(shi)驗(yan)(yan)(yan)。確保系統是合格(ge)(ge)的(de)。

2）、設備安裝完畢(bi)，經(jing)賣方技(ji)術人員初步調試以后，進入啟(qi)動運行期，進行啟(qi)動調整和數據標定；買方應(ying)確(que)保啟(qi)動期間的(de)合(he)理運行工況及儀表供電。

3）、性能測試：賣方保證系統性能滿足行(xing)業(ye)標(biao)(biao)準，驗收(shou)按國家火(huo)電廠驗收(shou)標(biao)(biao)準進行(xing)。

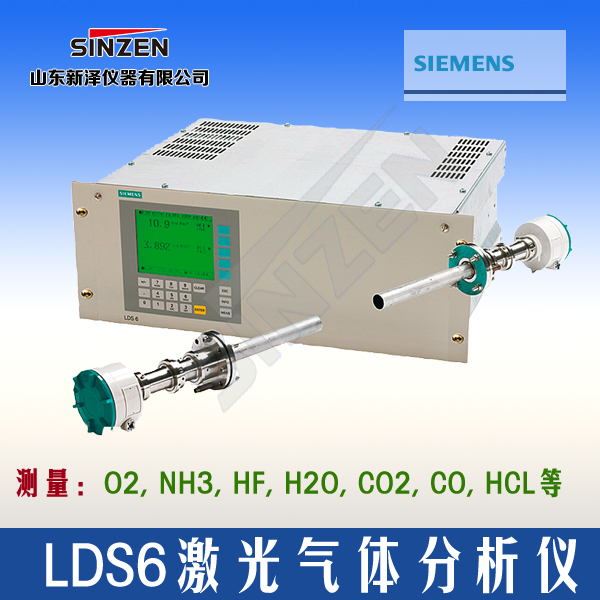

6、LDS6激(ji)光分析儀(yi)產品圖片展(zhan)示(shi)

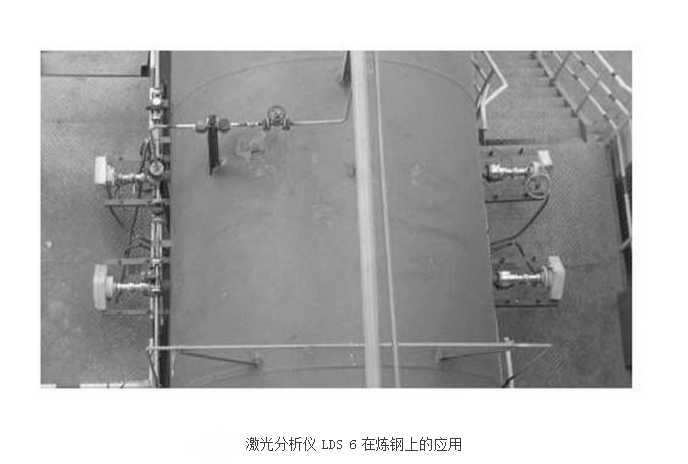

1）設備(bei)圖片

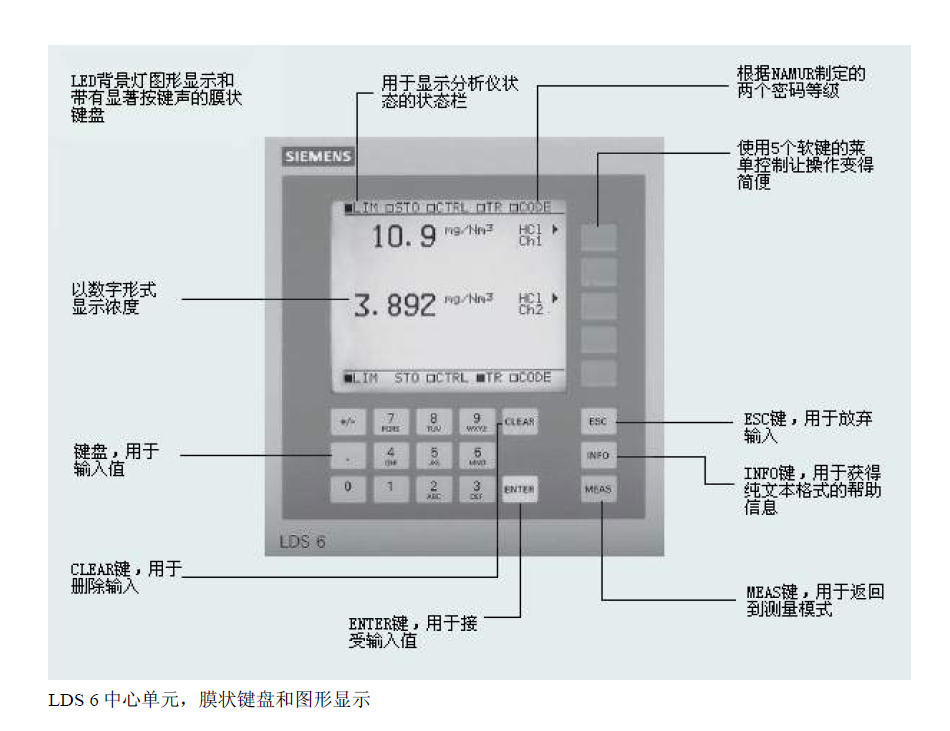

2）設備菜單說明
