一、高爐煤氣為什么要使用ULTRAMAT 23 氣體分析儀(yi)

高(gao)爐(lu)冶煉(lian)是當今煉(lian)鐵工藝(yi)中最主要(yao)的(de)煉(lian)鐵方法。時事檢測出(chu)高(gao)爐(lu)煤(mei)氣中各組分(fen)的(de)含量可以及時反(fan)應出(chu)爐(lu)內狀況，指(zhi)導高(gao)爐(lu)的(de)操作，從而(er)保(bao)證了高(gao)爐(lu)穩定順利的(de)運(yun)行(xing)，同(tong)時為提高(gao)產(chan)品(pin)質量、產(chan)量起(qi)著(zhu)十分(fen)重要(yao)的(de)作用。

西門子分析儀可以在線檢測高爐煤氣中N2、CO、CO2、H2的含(han)量，每(mei)一個周(zhou)期自動(dong)向高(gao)爐控制中心提供一組準確、可靠的高爐煤氣中各組份的百分含量。通過計算CO2/(CO+CO2)的比值來判斷煤氣利用率，控制焦煤比，一般在焦炭負荷不變的情況下比價降低，說明煤氣利用率降低，預示著高爐轉涼；通過觀察H2的含量判斷風口中小套高壓水及爐身冷卻壁常壓水是否漏水，如果H2值(zhi)增加，說明存在漏(lou)水，為防止爆炸，需盡快解決；通過對(dui)N2含量的(de)檢測(ce)，可(ke)推測(ce)出高爐(lu)的(de)泄漏率。一(yi)般(ban)采樣點選在重力除(chu)塵器后，布袋除塵前的煤氣水平管道上。由于西門子分析儀擁有諸多技術優勢，提高了測量的響應時間，保證了測量數據的可靠性。還有，分析儀表可以幫助測量熱風爐出口的O2含量，優化高爐燃燒(shao)，提高產(chan)品質量。

另外(wai)，為了提高(gao)煉(lian)鐵的經濟性(xing)，降(jiang)低成本，國內許多高(gao)爐(lu)采用噴(pen)煙煤(mei)或參噴(pen)煙煤(mei)完成煉(lian)鐵工(gong)藝(yi)。由于煙煤揮發性和可燃性比較高，在磨煤機磨煤時，進入過多的氧氣易引起爆炸，所以在磨煤機前的熱風管道上以及磨煤機之后的布袋除塵器之后都要檢測氧的含量，若氧含量過高，則要報警。在煤粉倉中，還要檢測CO的含(han)量，當CO含量過高時，需要及時沖氮，防止事故發生。

在(zai)高爐噴煤的(de)應(ying)用中，西(xi)門子的(de)ULTRAMAT23非分光紅外分析儀有很(hen)好的應用(yong)。比如磨(mo)煤機出口，煤粉(fen)倉等，由(you)于含塵量(liang)非(fei)常大(da)，激光(guang)(guang)的透光(guang)(guang)率會受到很(hen)大(da)的影響(xiang)，從而使得測量(liang)效(xiao)果變(bian)差(cha)。這個時候只(zhi)能采用(yong)傳統抽取式分(fen)析儀來測量(liang)。

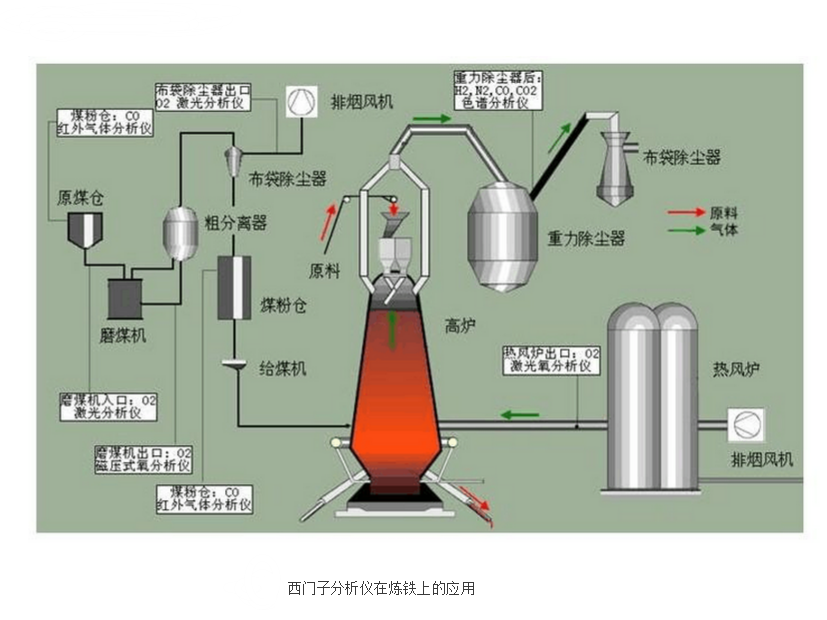

在(zai)鋼鐵行業中，西門(men)子憑借其齊全的產品線，可以提(ti)供(gong)完(wan)全的解決方案，如下圖所示是西門(men)子分析(xi)儀在高爐煉(lian)鐵工(gong)藝中的應(ying)用(yong)。

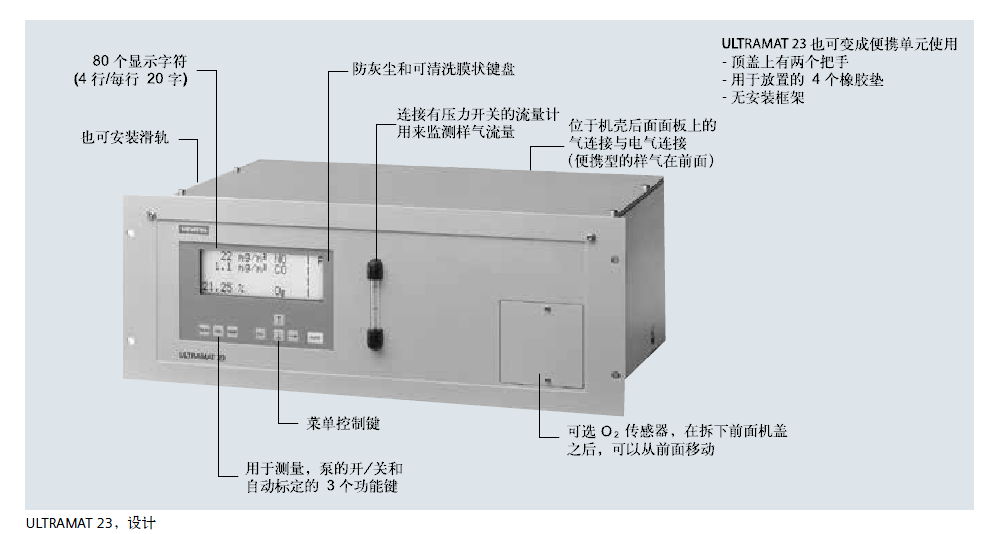

二、ULTRAMAT23產品簡介

ULTRAMAT 23是一種(zhong)采用(yong)(yong)NDIR（不分(fen)光紅(hong)外）技術的(de)多(duo)組份分(fen)析(xi)儀(yi)，一次能夠測(ce)(ce)量四種(zhong)氣(qi)體(ti)組分(fen)：最(zui)多(duo)可測(ce)(ce)量三種(zhong)紅(hong)外敏感氣(qi)體(ti)，比如 CO，CO2，NO，SO2，CH4 以及采用(yong)(yong)磁力機(ji)械或(huo)電化(hua)學(xue)氧氣(qi)測(ce)(ce)量單元(yuan)測(ce)(ce)量O2。該分(fen)析(xi)儀(yi)具有獨特的(de)使(shi)用(yong)(yong)空(kong)氣(qi)進(jin)行零點自動校準(zhun)的(de)功能。另外只需每3-6個月需使(shi)用(yong)(yong)標(biao)準(zhun)氣(qi)進(jin)行跨(kua)度校準(zhun)一次。分(fen)析(xi)儀(yi)采用(yong)(yong)多(duo)層檢測(ce)(ce)器(qi)，檢測(ce)(ce)部件(jian)模(mo)塊化(hua)，保證了分(fen)析(xi)儀(yi)參數選擇的(de)靈活性，降低了水(shui)蒸(zheng)汽的(de)干擾。所(suo)使(shi)用(yong)(yong)的(de)測(ce)(ce)量元(yuan)件(jian)均為耐腐設計，即使(shi)在(zai)樣品(pin)預處理系統出問(wen)題(ti)時造成污染時亦可很容易地進(jin)行清洗。

三、ULTRAMAT 23 基本類型

1 測量(liang)一種紅(hong)外氣體(ti)組(zu)分帶(dai)（或不帶(dai)）氧含量(liang)測量(liang)

2 測(ce)量(liang)二種紅外氣體組分帶（或(huo)不帶）氧含量(liang)測(ce)量(liang)

3 測量(liang)三種紅(hong)外氣體(ti)組分帶（或不帶）氧含量(liang)測量(liang)

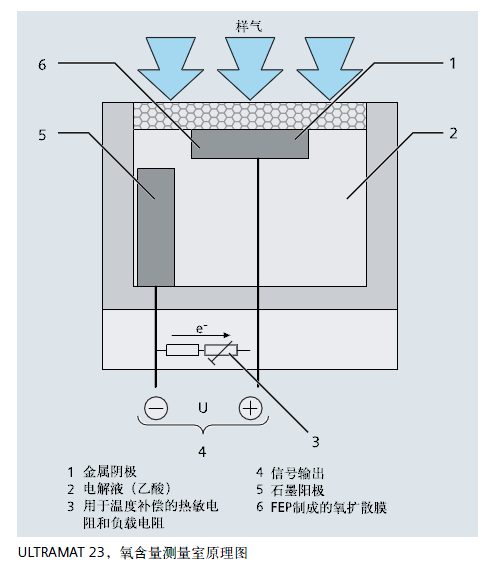

注：環保行(xing)業多測(ce)量CO、NO、SO2、O2，ULTRAMAT 23還可以增加(jia)電化學(xue)O2測(ce)量通道

四(si)、ULTRAMAT 23詳細說明

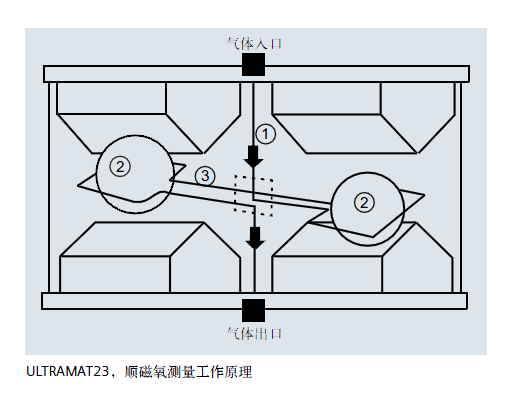

分析對象：CO，CO2，NO，SO2，CH4 以及采用磁(ci)力機械或電化學氧(yang)氣(qi)測量(liang)單元測量(liang)O2

測(ce)量組份：最(zui)多4個組分，其中最(zui)多3個紅外組分和氧

測(ce)量量程(cheng)：每(mei)個(ge)組分2個(ge)量程(cheng)（可選測(ce)量量程(cheng)）

重(zhong)量大約: 10kg

模(mo)擬輸出：每組分，0/2/4 ~ 20 mA，浮點，負載(zai)最大750Ω

通    訊：RS485 為標準配(pei)置

電    源：100-230VAC，+10%/-15%，60Hz

電源功(gong)耗: 約60VA

五(wu)、ULTRAMAT 23產品優勢

u 環境空氣自動標定（取決于被測成分），不需要使用標定氣體，節省費用

u 采用(yong)多層檢測器，具有高選擇性，例如，降(jiang)低水(shui)蒸氣造成的交(jiao)叉干(gan)擾(rao)

u 可清洗的樣(yang)品池，延長儀器使用壽命

u 分析儀(yi)采用微流量(liang)檢測器測量(liang)技術，體(ti)積小，靈敏度高，不怕振動

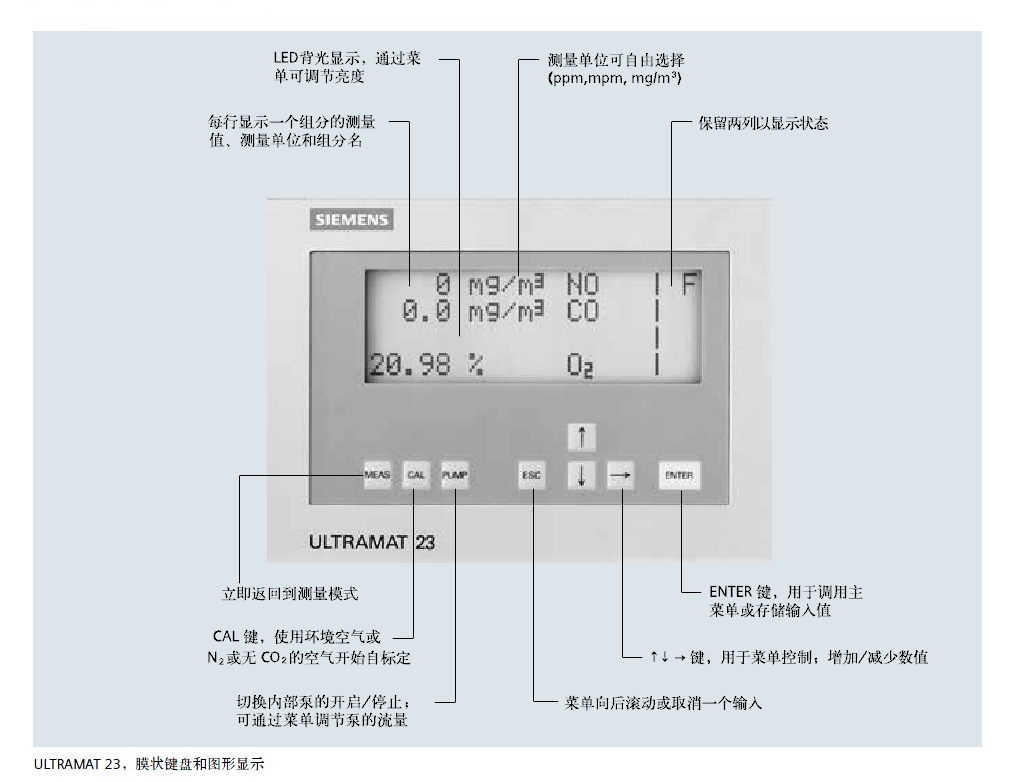

u 簡單文本格式(shi)的(de)菜(cai)單輔助操(cao)作(zuo)

u 服務信(xin)息和記錄

u 開放的接口(kou)（RS 485，RS 232，PROFIBUS，SIPROM GA）：易于集成與遠程控制(zhi)

六、ULTRAMAT 23應用(yong)領域

u 小型燃燒系統(tong)的優(you)化

u 各種燃料（油、氣(qi)體(ti)和煤）的(de)燃燒系統(tong)，監(jian)測(ce)它們的(de)廢(fei)氣(qi)排放濃度；也可監(jian)控熱(re)焚燒廠(chang)的(de)運(yun)行

u 室內空(kong)氣(qi)監測

u 監(jian)測水果貯(zhu)藏間，溫(wen)室，地窖及倉庫的空氣狀況

u 過程控制功能的監測

u 在鋼廠(chang)熱(re)處理過程中(zhong)，監測環境狀況

u 用于無潛在爆炸危險的(de)環境中

七、ULTRAMAT 23特殊應用

u 獨立的氣路，兩個獨立的氣路的 ULTRAMAT 23 型氣體分析儀可同時測量兩個采樣點。例如：NOX 轉化爐轉化前后的 NOX 含量

u ULTRAMAT 23 型氣體(ti)分析儀可應用于煙氣排(pai)放監(jian)測系統以及(ji)過程與安全監(jian)測

u TüV 版本/QAL/MCERTS，通過 TüV 認證的 ULTRAMAT 23 型氣體分析儀可按照13. BlmSchV與 TA Luft 中的要求測量 CO、NO、SO2 和 O2 通過 TüV 認證的最  小容許量程

   ü  單組(zu)分和雙組(zu)分分析儀

    CO：0 ~150 mg/m3

    NO：0 ~ 250 mg/m3

    SO2：0 ~ 400 mg/m3

ü  三組份分(fen)析儀

    CO： 0 ~ 250 mg/m3

    NO： 0 ~ 400 mg/m3

    SO2： 0 ~400 mg/m3

    比上述量程大的(de)(de)所(suo)有(you)量程也都是容許的(de)(de)。

八、ULTRAMAT 23基(ji)本(ben)特性(xing)

  u 空氣自標定功能，分析儀幾乎不需要維護

  u 每 12 個月只需使用一次校準氣體進行標定（由實際應用來決定）

  u 每個測量組分在規定量程范圍可以設置兩個測量量程，所有測量量程都是線性的，具有(you)量(liang)程自動切換功能。

  u 自動修正大氣壓力變化

  u 樣氣流量監測

  u 維護請求報警

  u 每個組份都可設置 2 個上限或下限報警

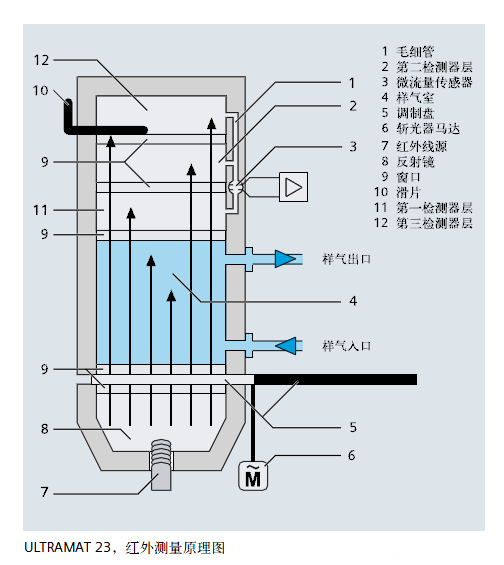

九(jiu)、ULTRAMAT 23的原理說明
