一、CALOMAT 6熱(re)導分(fen)析儀介紹

CALOMAT 6 型(xing)熱(re)導率(lv)氣(qi)(qi)體(ti)(ti)(ti)(ti)分(fen)(fen)(fen)析儀(yi)主要用于(yu)二元氣(qi)(qi)體(ti)(ti)(ti)(ti)或準二元混合(he)氣(qi)(qi)體(ti)(ti)(ti)(ti)中(zhong)氫氣(qi)(qi)或氦氣(qi)(qi)的(de)定量分(fen)(fen)(fen)析。如(ru)果某些(xie)氣(qi)(qi)體(ti)(ti)(ti)(ti)組(zu)分(fen)(fen)(fen)（如(ru)Ar， CO2， CH4，NH3）的(de)熱(re)導率(lv)同其它組(zu)分(fen)(fen)(fen)的(de)熱(re)導率(lv)差別顯著的(de)話，CALOMAT 6 型(xing)熱(re)導氣(qi)(qi)體(ti)(ti)(ti)(ti)分(fen)(fen)(fen)析儀(yi)也(ye)可用于(yu)測定樣品中(zhong)這些(xie)氣(qi)(qi)體(ti)(ti)(ti)(ti)組(zu)分(fen)(fen)(fen)的(de)濃度。

二、CALOMAT 6熱導分析(xi)儀的特點(dian)

u  四個可(ke)自由設定的量(liang)程，均可(ke)設置零點遷移；所有量(liang)程都是線性的

u  最小量程可達(da)1% H2 （強制置零時(shi)為95%~100% H2）

u  量程范(fan)圍(wei)自動識(shi)別

u  模(mo)擬隔(ge)離(li)輸(shu)出信(xin)號(hao)0/2/4 ~20 mA

u  自(zi)動(dong)量(liang)程(cheng)切(qie)換(huan)或手動(dong)切(qie)換(huan)，也(ye)可遠程(cheng)切(qie)換(huan)

u  標定過程中(zhong)可(ke)以存(cun)儲過程測量值

u  時間(jian)常數(shu)在(zai)較寬范圍內可(ke)選；即，分析儀的響應(ying)時間(jian)可(ke)與應(ying)用相匹配(pei)

u  響應時間(jian)短

u  長時(shi)間漂移小

u  可選擇多達6 個(ge)測量點（可參數化）

u  可(ke)識別測量量程(cheng)

u  可識別測(ce)量點(dian)

u  用外部壓力傳(chuan)感器來校正(zheng)樣氣壓力波動

u  自(zi)動量程標定參(can)數化(hua)

u  基(ji)于NAMUR 的(de)菜單操作（交互(hu)模式）簡(jian)單容易

u  兩級獨立密碼(ma)設置可避免無(wu)意或無(wu)相關權限人員的(de)輸入

u  使用包含(han)操(cao)作員(yuan)提示(shi)的數字薄膜鍵盤，操(cao)作簡單

三、CALOMAT 6熱導分析儀(yi)的應用

u  純(chun)氣體監測（Ar 中0~1% 的H2）

u  保護氣監(jian)測(ce)（N2 中 0~2% 的He）

u  氫(qing)氣監測（Ar 中0~25% 的(de) H2）

u  合成氣體(ti)檢測(ce)（N2 中0~25% 的H2）

u  氣體生產

ü  N2 中(zhong) 0~2% 的He

ü  O2 中0~10% 的Ar

u  化工(gong)應(ying)用：

ü  NH3 中 0~2% H2

ü  N2 中50~70% H2

u  木材氣化（CO/CO2/CH4 中 0~30% H2）

u  高(gao)爐氣體（CO/CO2/CH4/N2 中 0~5% H2）

u  酸性轉爐氣(qi)（CO/CO2 中含有0~20% H2）

u  氫冷發電(dian)機的設(she)備監測(ce)：

ü  空氣中0~100% CO2/Ar

ü  CO2/Ar 中0~100% H2

ü  空氣中80~100% H2

u  防(fang)爆機型用(yong)于(yu)危險(xian)區域(yu)分析(xi)易(yi)燃和非易(yi)燃氣(qi)體(ti)或(huo)蒸汽

四、CALOMAT 6熱導分(fen)析(xi)儀(yi)工作方式

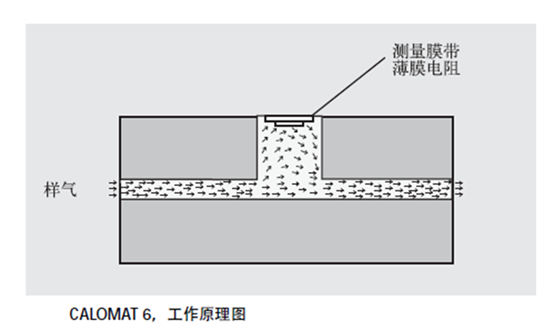

測(ce)量(liang)原理基(ji)于不(bu)同氣體(ti)具有不(bu)同的(de)熱(re)導率。CALOMAT 6 型(xing)傳感(gan)(gan)器(qi)是采(cai)用(yong)超(chao)微技術制造的(de)一種硅(gui)(gui)片(pian)。硅(gui)(gui)片(pian)帶有測(ce)量(liang)膜和(he)薄(bo)膜電(dian)阻。該薄(bo)膜電(dian)阻被(bei)調節于恒定(ding)溫度，這就要求有與樣(yang)氣熱(re)導率相關的(de)電(dian)流(liu)密度，然后(hou)，這個數據經過處理后(hou)用(yong)來計算氣體(ti)的(de)濃(nong)度。傳感(gan)(gan)器(qi)放(fang)置在一個絕熱(re)不(bu)銹(xiu)鋼腔(qiang)室中(zhong)以防(fang)止外(wai)界環境溫度變化對測(ce)量(liang)的(de)影響。為避免樣(yang)氣波動的(de)影響，傳感(gan)(gan)器(qi)沒有放(fang)置于主氣路中(zhong)。

五、CALOMAT 6熱導分(fen)析儀技術(shu)數據

l   概述 ( 根據DIN EN 61207 /IEC 1207，所有(you)數據均得自于二元混合氣N2 中的(de)H2 )

l   量程(cheng)4 個量程(cheng)，可內(nei)部(bu)或外(wai)部(bu)切換，也(ye)可使用自(zi)動量程(cheng)

l   最(zui)大量程:100% H2

l   零點漂(piao)移時測量量程在0~100%濃度(du)范圍(wei)任(ren)一點均可設(she)為(wei)零點，最(zui)小可能的測量量程為(wei)5% H2

l   操作(zuo)位置前面(mian)板垂直(zhi)安(an)裝

l   標(biao)準符合CE 認證EN 61326/A1，EN61010/1

l   設(she)計(ji)，機(ji)箱防護等級(ji)IP 20，依據EN60529 標準,重(zhong)量(liang)大(da)約(yue)10kg

l   電(dian)氣特性EMC 抗干擾（電(dian)磁(ci)兼容(rong)性）（所有信號電(dian)纜(lan)均必(bi)須屏蔽；有強電(dian)磁(ci)干擾時(shi)會產生高(gao)達最小量程的4% 的變化）

l   符合NAMUR NE21 (08/98) 標準(zhun)電(dian)氣安(an)全符合EN 61010-1，過壓級(ji)別(bie) II

l   電源（參見銘(ming)牌） AC 100 -10 % ~120 V +10 %，47 ~ 63 Hz 或AC 200 -10 % ~240V +10 %，47~63 Hz

l   功率大約20 VA

l   保險100 ... 120 V: 1.0T/250,200 ... 240 V: 0.63T/250

l   樣(yang)氣壓(ya)力80 ... 110 kPa ( 絕壓(ya))

l   樣氣流量30 ... 90 l/h (0.5 ... 1.5 l/min)

l   樣(yang)氣溫度0 ... 50 °C

l   測量室溫度 大約 60 °C

l   樣氣濕(shi)度(du) < 90% 相對濕(shi)度(du)

l   響應時間

l   預(yu)熱時間<30 分鐘(zhong)（兩(liang)小時以后達到最佳精(jing)度）

l   響應時間 (T90)<5 秒

l   輸出信(xin)號波動< 銘牌上最(zui)小量程的± 0.75%，時間常數(shu)為1s （此時為? =0.25%）

l   零點漂移 < 銘牌上最小量(liang)程的(de)1%/ 周(zhou)

l   測量值漂移(yi)< 銘(ming)牌上最小量程的(de)1%/ 周

l   重(zhong)復(fu)性(xing)< 當(dang)前量程的1%

l  最小(xiao)檢測限當前量程(cheng)的(de)1%

l  線性誤差< 當前量(liang)程的±1%

l  模擬量(liang)輸出(chu)0/2/4~20 mA，隔離輸出(chu)，最大負載：750兆歐

l  繼電器輸出6 個，轉(zhuan)換觸點，功能自由選擇，如用于量(liang)程確定，負(fu)載容(rong)量(liang)；24V AC/DC/ 1A，隔離(li)輸出

l  模(mo)擬量(liang)輸(shu)入2 個輸(shu)入, 0/2/4-20 mA，用于外部傳感器和殘余(yu)氣體(ti)的干擾(rao)校(xiao)正（交叉(cha)干擾(rao)校(xiao)正）

l  開關量輸入(ru)6 個輸入(ru)，24V，隔離輸出，功能自由(you)選(xuan)擇，如用于量程切(qie)換串(chuan)口RS 485

l  選項自動(dong)標定(ding)帶8 個開關量輸入和8個繼電器(qi)輸出以(yi)以及PROFIBUS PA 或(huo)PROFIBUS DP

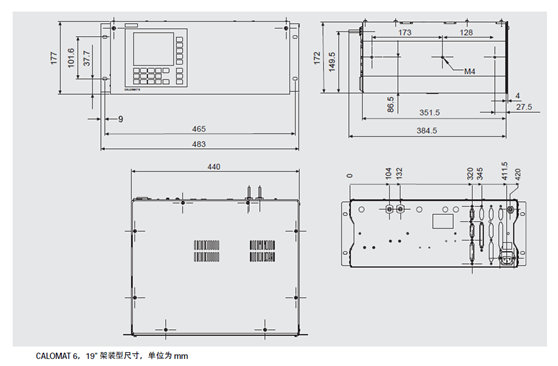

 六、CALOMAT 6熱導分析儀相關圖片

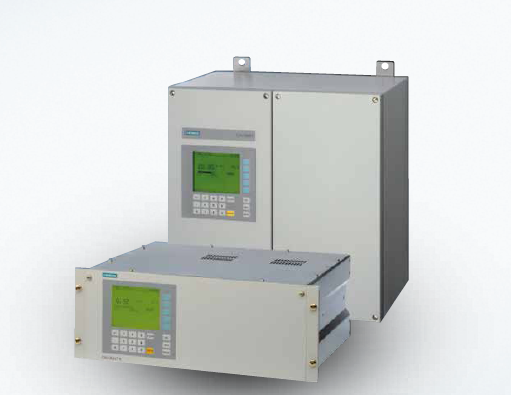

         CALOMAT 6分析儀
